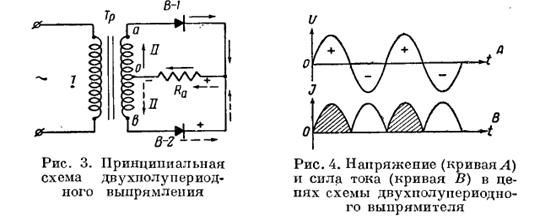

В целях устранения указанного недостатка в усилительных устрой­ствах получила широкое распространение так называемая двухполупериодная схема (рис. 3), особенность которой заключается в применении двух вентилей, подключенных к разделенной на две равны« секции вторичной обмотке трапсформатсра.

Подведенное от сети к первичной обмотке I трансформатора Тр пере­менное напряжение создает в секциях вторичной обмотки II равные а противоположно направленные э. д. с. В тот промежуток времени, когда конец секции а положителен относительно ее конца в, работает вентиль В-1, и импульс тока проходит через сопротивление Я_а в направлении, указанном сплошной стрелкой. Этот промежуток времени изображен в виде кривой, огибающеи заштрихованные секторы (рис. 4). В это время вентиль В-2 не работает, так как его анод имеет отрицательное напряжение относительно катода. В течение другого полупериода конец секции а имеет отрицательный потенциал относительно конца е; в этот полупериод рабо­тает вентиль В-2, через который проходит импульс тока, обозначенный на рис. 3 пунктирной стрелкой. Этот полупериод изображен в виде кри­вой, огибающей незаштрихованный сектор (рис. 4, В).

Таким образом, через сопротивление Я_а ток проходит в течение обоих полупериодов, что делает экономичной работу выпрямителя. В данном случае получаемое пульсирующее напряжение легче сгладить, чем в приведенной выше схеме однополупериодного выпрямления.

Роль вентиля могут выполнять кенотроны, газотроны, ртутные колбы, купроксы, селены, тиратроны, игнайтроны и др.

Остановимся на кенотроне и газотроне как наиболее распространенных вентилях в схемах выпрямителей усилительных устройств звукового КИНО.

КЕНОТРОННЫЕ ВЫПРЯМИТЕЛИ

В схеме однополупериодного выпрямителя, изображенной на рис. 5, роль вентиля выполняет кенотрон Л. Известно, что кенотрон обладает свойством пропускать ток только в одном направлении (от анода к катоду);' он пропускает его тогда, когда на аноде положительное относительно катода напряжение. Направление это показано на рис. 5 стрелками.
