Потребителями
электрической энергии в звуковоспроизводящей аппаратуре в основном служат: 1)
электронные лампы усилителей; 2) обмотки возбуждения головок громкоговорителей;
3) лампы просвечивания.
В электронных
лампах: а) цепи анодов и экранных сеток питаются от высоковольтных
выпрямителей; б) цепи накалов — главным образом от сети переменного тока через
понижающий трансформатор (в некоторых типах усилителей они питаются
выпрямленным то кои низкого напряжения).
Обмотки
возбуждения головок громкоговорителей, а также лампы просвечивания в
стационарных кинопроекторах и кинопередвижках питаются выпрямленным током.
ВЫПРЯМИТЕЛИ
ПРИНЦИП
ВЫПРЯМЛЕНИЯ И СХЕМЫ ВЫПРЯМИТЕЛЕЙ
В технике
большое распространение получили так называемые вентили — приборы, обладающие
свойством проводить ток только в одном или преимущественно в одном направлении.
Разберем общий
принцип работы вентиля.

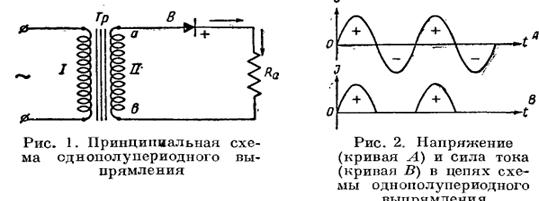

Если к первичной
обмотке I трансформатора Тр, включенного по
схеме, приведенной на рис. 1, подвести переменное напряжение, то на вторичной
обмотке II мы будем иметь
также переменное напряжение, которое изображепо в
виде кривой А (рис. 2). Во
время положительного полупе- риода (часть кривой, обозначенная
знаком «+»), т- е. того времени, когда напряжение и
вывода а вторичной
обмотки II трансформатора Тр будет
положительно относительно вывода в, вентиль В пропускает ток I;
ток через сопротивление полезной нагрузки Яа
идет при этом в направлении, указанном стрелкой.
Во время*
отрицательного полупе- риода (часть кривой А
на рис. 2, обозначенная знаком «—»), когда напряжение вывода а
трансформатора Тр будет
отрицательно относительно конца в, вентиль В закрыт, и ток в цепи не проходит.
В результате через сопротивление полезной нагрузки Па
проходит ток одностороннего направления, называемый пульсирующим (рис. 2, В).
Описанная схема
носит название однополупериодной. В
усилительных устройствах звукового кино применяется мало, так как она очепь
неэкономична и имеет сложное устройство для фильтрации.
