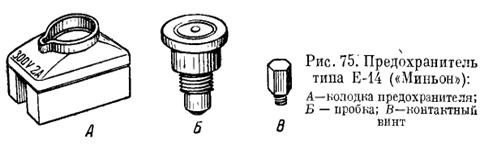

В пробочный предохранитель типа Е-14 («Миньон») ввертывается пробка (рис. 75, В) со вставкой, рассчитанной на ток не свыше 10 а. Пробка должна быть ввернута до отказа, обеспечивая надежный электрический контакт.

Пробочный предохранитель типа Е-27 имеет устройство, аналогичное предохранителю Е-14 («Миньон»), но он несколько больших габаритов.

Предохранители типа Е-27 рассчитаны на ток 6, 10, 15 и 20 а при напряжении 500.

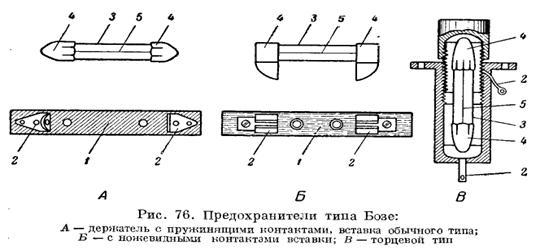

Предохранитель типа Бозе (рис. 76, А) широко применяется в усили­телях ПУ-46м, ПУ-47 и др., где он служит для защиты сети от короткого замыкания при неисправности в усилителе.

Предохранитель Бозе имеет следующее устройство: на основании 1, сделанном из изоляционного материала (пластмасса, гетинакс), укреплены пружинящие контакты 2, к которым подсоединяются провода схемы. В эти пружинящие контакты вставляется вставка, состоящая из стеклянной трубки 3, на концах которой плотно насажены колпачки-контакты 4, между которыми (внутри трубки 3) проходит провод вставки 3.

На рис. 76, Б показан другой тип предохранителя Бозе с ножевидными контактами вставки.

На рис. 76, В показан предохранитель Бозе торцевого типа. Последний тип предохранителя наиболее удобен и находит все большее и большее применение.

При перегорании провода вставки рекомендуется заменять ее вставкой заводского изготовления. В крайнем случае можно горячим паяльником прогреть колпачки-контакты 4 и, вынув сгоревшие концы проволоки вставки, продернуть сквозь трубку 3 новую проволоку соответствующего диаметра (см. табл. 29) и концы ее припаять к колпачкам-контактам 4.

Предохранители Бозе выпускаются на ток плавления до 10 а.

Предохранители типа ТА-10А (аналогичны тину Бозе) применяются в блоке питания 1В-46 (КУСУ-46) и рассчитали на ток плавления 10 а.

Раздел III

ИСТОЧНИКИ

ПИТАНИЯ

Современная усилительная аппаратура, применяемая на киноустановках, работает от сети переменного тока с частотой 50 гц и номинальным напряжением 110 или 220 в.
