Для защиты
аппаратуры от порчи при прохождении чрезмерно большого тока, который может
возникнуть, например, от коротких замыканий токонесущих цепей, применяются
так называемые плавкие предохранители
Плавкие
предохранители.
Основным
элементом плавкого предохранителя является вставка из какого-либо металла
(свинец, олово, железо, никелин, медь и др.), рассчитанная на ток,
который нормально проходит по цепи аппарата. Чтобы исключить возможность
возникновения пожара или порчи аппаратуры, металлическую вставку предохранителя
помещают внутри защитного кожуха, изготовленного изЭ
изоляционного материала (фарфор, стекло и др.). Металлическую вставку и ее
кожух обычно называют вставкой предохранителя.
Вставка
предохранителя ввинчивается или крепится под винты на его корпусе. Внутри
корпуса имеются два вывода-контакта, к которым подсоединяются провода схемы.
Для исключения возможности прикосновения к вставке либо предохранитель помещают
внутри аппарата, а самую вставку делают с защищенными токонесущими деталями,
либо на предохранитель надевают защитный съемный кожух.
В плавких
предохранителях усилительных устройств в качестве вставки обычно применяется

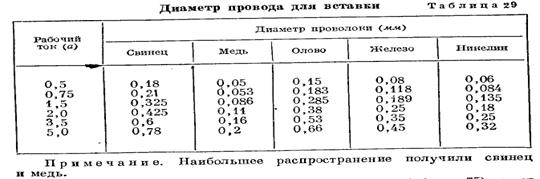

проволока. Пользуясь данными табл. 29, можно подобрать необходимый диаметр
провода для вставки.
Пробочный
предохранитель типа Е-14
(«Миньон») (рис. 75) имеет следующее устройство: на
фарфоровом основании укреплена винтовая гильза, соединенная с одним из двух
крепежных контактов. В центре размещен контактный винт, который
ввертывается в металлическую пластину, имеющую крепежный контакт.
Для защиты от
прикосновения к токоведущим контактам пробочный предохранитель закрывается
фарфоровой крышкой, закрепляемой с помощью винта. Для крепления пробочного
предохранителя к панели или скобе в его корпусе имеется два отверстия, сквозь
которые проходят крепежные винты.
В пробочных
предохранителях всех типов питающие нровода должны подсоединяться к контактному
винту, а отходящие к потребителю — к винтовой гильзе.
