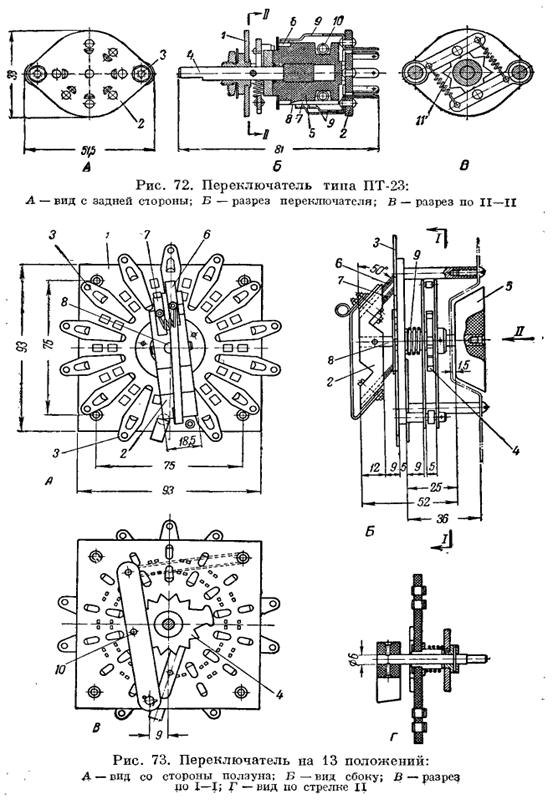

Для того чтобы
барабан 5 не остановился
в промежуточном положении, когда секция трансформатора оказывается замкнутой на
сопротивление, применяется специальный фиксатор. Дальнейший поворот барабана
вызовет подсоединение той или иной секции трансформатора. Чтобы переключатель
работал безотказно и не сгорело нагрузочное сопротивление, не следует
искусственно задерживать рукоятку в промежуточных положениях.

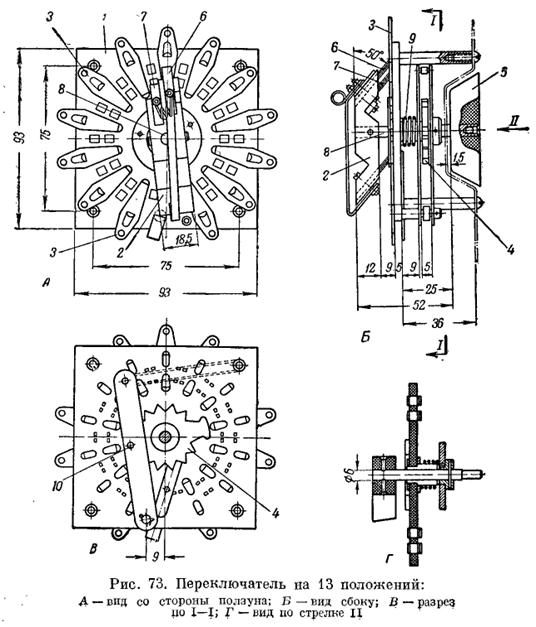

Переключатель на
13 положений для автотрансформаторов тила КАТ (рис.
73)
нашел широкое
применение не только в автотрансформаторах, но также и в усилительной
аппаратуре типа КЗВТ. Он имеет следующее устройство: на текстолитовом плато 1
закреплены неподвижные контакты 3,
по которым перемещаются два ползуна би 7,
изолированные друг от друга с помощью изоляционной пластины 2,
укрепленной на оси 8 с ручкой
5.Для обеспечения плотного контакта между контактами 3
и ползунами в и 7 применена
пружина ,9. Для правильной установки ползунов С
и 7
по отношению неподвижных контактов 3
применен фиксатор, состоящий из стальной звездочки 4
и пружинящего фиксатора 10.
Переключатели
диапазонов применяются в измерительной аппаратуре, которая используется для
проверки и наладки усилителей звукового кино.

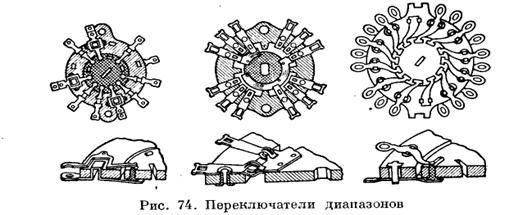

Наиболее распространенные типы
диапазонных переключателей изображены на рис. 74.
Наилучшим типом
является тип переключателя, изображенный на рис. 74 (в середине). Переключатель
обеспечивает надежные контакты (переходное
сопротивление контактов не превосходит величины 0,2 ом).Д ,иапазонный
переключатель, изображенный на рис. 74 (слева), имеет несколько худшие
контакты. Очень надежны в работе диапазонные переключатели с фарфоровыми
(керамическими) плато. Для того чтобы трущиеся контакты диапазонных
переключателей не окислялись, их рекомендуется смазывать слоем вазелинового или
костяного масла.
ПЛАВКИЕ
ПРЕДОХРАНИТЕЛИ
