ПЕРЕКЛЮЧАТЕЛИ
Переключатели широко
применяются в усилительных устройствах, автотрансформаторах и другой аппаратуре
звукового кино.
С помощью
переключателей осуществляется, например, регулировка напряжения на выходе
автотрансформаторов и на входе выпрямителей сетевого напряжения.
Основными
требованиями, предъявляемыми к переключателям всех типов, являются: а)
надежность контактов при длительной работе;
б) точная
и безотказная фиксация положения контактов переключателя;
в) высокая
изоляция контактов друг от друга, от корпуса и рукоятки;
г) удобство
крепления к шасси; д) малые габариты; е) удобство подсоединения к схеме.
Кроме того, к
переключателям автотрансформаторов предъявляют требование работы без разрыва
цепи, а к переключателям пультов микшера •— обеспечение надежного контакта и отсутствие
шорохов и тресков, прослушиваемых при работе усилительного устройства.
Переключатель
типа ПП-45 рассчитан на напряжение 24 в
при максимальном токе в 35 а.
Его устройство аналогично выключателю 87-К.

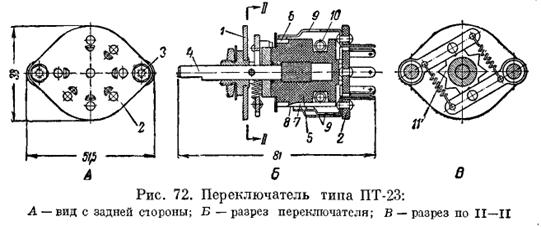

Переключатель
типа ПТ-23 (рис. 72) предназначен для переключения
секций автотрансформатора выпрямителей 1В-45 и 1В-46.
Он имеет
следующее устройство: между стальной 1
и текстолитовой 2 плато, удерживающимися
с помощью двух металлических стоек 3,
вращается ось 4, на которой
жестко закреплен барабан б. Барабан 5,
изготовленный из Пластмассы, несет на себе латунное кольцо 6
с ответвлением 7. Кроме того, на
барабане закреплен латунный контакт 8.
На текстолитовом плато 2 аакреплены
пружинящие контакты 9, плотно
прилегающие к барабану. При вращении барабана вокруг оси часть пружинящих
контактов скользит
по
изоляционной части барабана, а два из них касаются — один ответвления 7,
а другой латунного контакта 8.
В этом случае одна из секций трансформатора оказывается замкнутой на
сопротивление, подпаянное к ответвлениям 7
и латунному контакту 8. Этим избегается
разрыв цепи при повороте рукоятки переключателя.
