Ь
— коэфнциент самоиндукции дросселя.
Индуктивное
сопротивление пропорционально коэфициенту самоиндукции и частоте переменного
тока: чем больше коэфнциент самоиндукции и чем выщз частота, тем больше
индуктивное сопротивление. Коэфнциент самоиндукции дросселя вычисляется по
формуле:
где L
— коэфнциент самоиндукции (гн)\ п
— число витков катушки;
p-проницаемость
железа; к — 3,14; <)ж— площадь сечения железного сердечника tЖ
— длина силовой линии.
Коэфнциент
самоиндукции пропорционален квадрату числа витков обмотки (пг)
и зависит от свойств железа (и.) и конструктивных данных сердечника
Величина
"зависит от целого ряда причин, в частности от того, проходит ли по
обмотке постоянный ток (его называют подмагничивающим) или нет. Чем больше
постоянный ток, проходящий по обмотке, тем меньше величина [х и, следовательно,
величина коэфициента самоиндукции. При большом значении подмагничивагощего тока
величина р. резко уменьшается, и становится рациональным вводить в магнитную
цепь зазор.
В этом случае
железо сердечника дросселя собирается впритык. У дросселей, не имеющих зазора,
железо сердечника собирается вперекрышку.
Конструктивно
дроссели низкой и технической частоты выполняются так же, как и трансформаторы,
с тбй только разницей, что в дросселях нет изолированных друг от друга обмоток

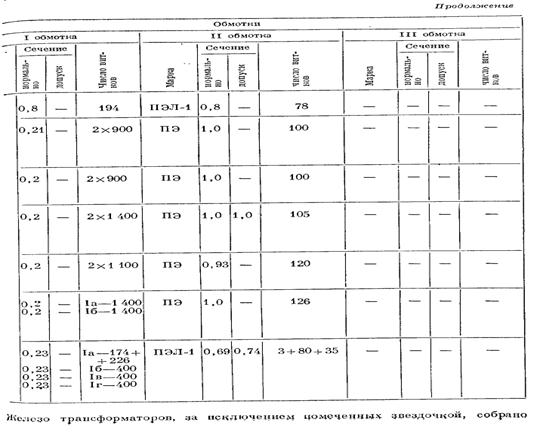

(рис. 53). Данные по дросселям приведены в сводной табл. 28.
Выключатель
типаК-4 (рис. 71, В) рассчитан на
напряжение до 250 в При токе не
свыше 6 а.
Имея малые
габариты (35X35X14 мм), выключатель К-4
крепится к шасси аппарата с помощью гайки 5,
которая навертывается на держатель 2 корпуса 1.
Диаметр
отверстия в шасси аппарата для крепления выключателя должен быть 12 мм.
Концы 4 выключателя
выведены на пластмассовый корпус 1.
Подсоединение концов монтажа к выключателю типа К-4 производится способом
горячей пайки с помощью припоя П ОС-40 и канифоли. Включение цепи может
производиться либо одной парой контактов либо другой в зависимости от положения
рукоятки 3.
