В качестве
примера в табл. 27 и на рис. 52 приводятся данные микрофонного
трансформатора типа Тр-280-72, применяемого в усилительной аппаратуре тши КЗВТ
(радиомикрофонный блок 7ШП-1).
ДРОССЕЛИ
Дроссели бывают:
1) низкой и технической частоты; 2) высокой частоты.
Дроссели низкой
п технической частоты, применяющиеся в усилительных устройствах
звукового кино, можно разбить па: 1) сглаживающие; 2) нагрузочные; 3)
корректирующие.
Дроссели высокой
частоты применяются в основном в радиоприемниках.
В разделе
«Трансформаторы» было указано, что приложенное к обмотке
трансформатора напряжение уравновешивается э. д. с. самоиндукции
обмотки, индуктируемой магнитным потоком и сердечнике.
Величина тока в
цепи зависит от нагрузки вторичной обмотки трансформатора, а при холостом ходе
определяется только данными первичной обмотки и магнитной цени. Обычно ток
холостого хода трансформатора во много раз меньше тока нагрузки, а
следовательно, при холостом ходе трансформатор представляет собой большое
сопротивление переменному току н малое — постоянному.
Таким образом,

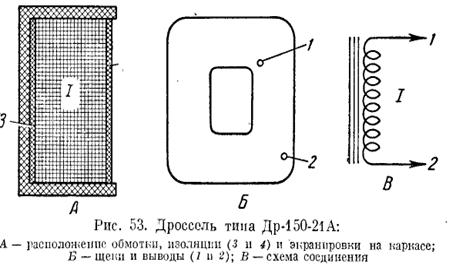

если на сердечник намотать только одну обмотку, т. е. изготовить дроссель (см.
рис. 53), то можно для цепи переменного тока создать сопротивление, во много раз
превышающее величину сопротивления постоянному току.
Свойство
дросссля создавать большое сопротивление переменному току (индуктивное
сопротивление) при малом сопротивлении постоянному току (омическое
сопротивление) является основой широкого применения дросселей в
усилительной аппаратуре.
Для работы
дросселя в усилительной аппаратуре имеет значение: 1) зависимость индуктивного
сопротивления дросселя от частоты переменного тока; 2)
зависимость величины коэфициента самоиндукции от величины постоянного
тока, проходящего через дроссель.
Зависимость
индуктивного сопротивления от частоты выражается формулой:
где XI
— индуктивное сопротивление; о> — круговая частота переменного тока;
