Так, например, нетрудно подсчитать, что если II_ь =- 80 в; І7_а = 240 в;

1«; Р%— 240 вт, то — ЗС^ или ІІ_г = — ї/₂.

Подставляя наши значения в формулу для Р_Т, имеем:

Р_т = /₂ (Р,-и₁) = 1, (и,-±и^ = 1, ■ | и₂ = -|р„

ТО есть Р_а = -|.240 = ^=160 вт.

Следовательно, ~ мощности трансформируются через магнитное поле илишь — переходит из сети в полезную нагрузку непосредственно, что,конечно, менее выгодно, чем в предыдущем случае. Здесь разница между трансформатором и автотрансформатором невелика.

Третий случай. При работе автотрансформатора на понижение все рассуждения будут аналогичны приведенным выше:

^Р_Т = /,(1^-17,).

Комплект автотрансформатора типа КАТ-70

Автотрансформаторы типа КАТ-70, выпущенные Самаркандским заводом киноаппаратуры, предназначены для комплектования широкопленочных кинопередвижек К-29. Они оформлены в металлическом футляре прямоугольной формы (рис. 56); схема смонтирована на металлической панели, укрепляемой внутри футляра.

На металлической панели КАТ-70 с внутренней стороны установлены детали схемы и сделан соединительный монтаж; панель укрепляется внутри футляра с помощью .

В усилителях выпусков последних лет вместо междуламновых транс­форматоров теперь ооыщо применяются та« называемые инверсные схемы, о которых сказано ниже.

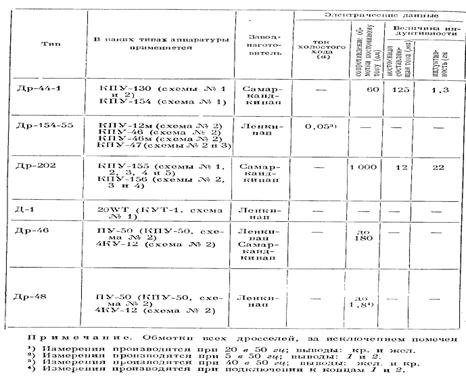

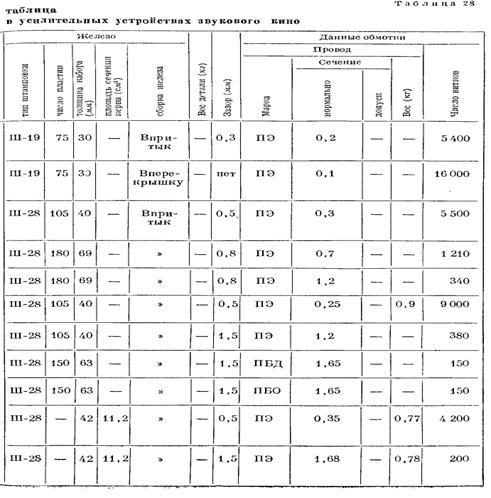

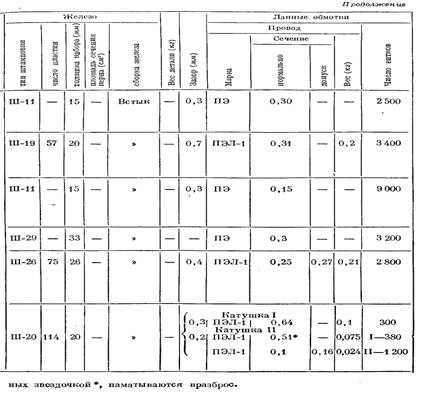

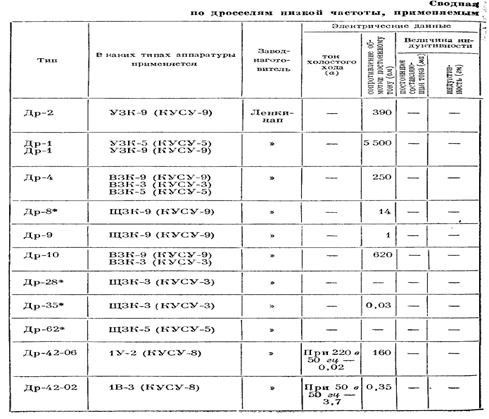

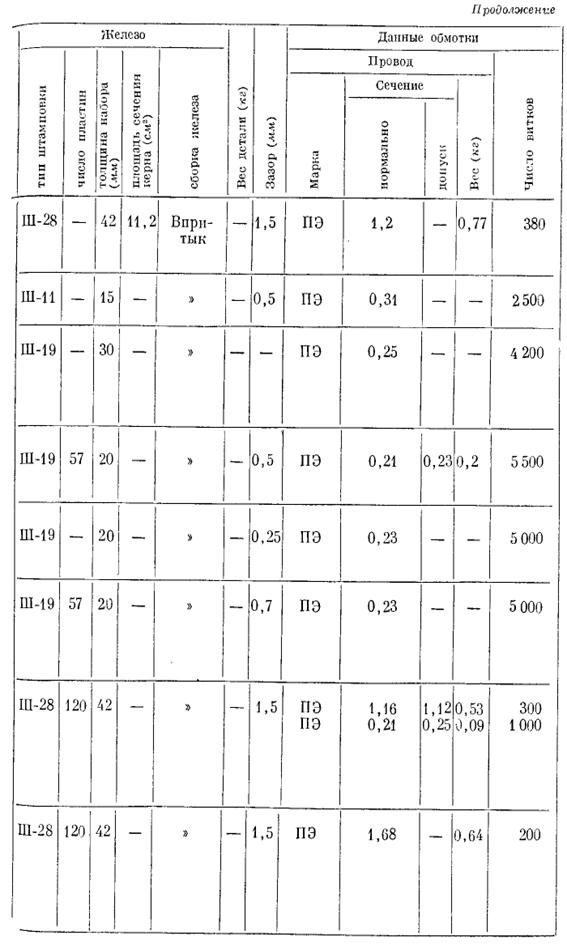

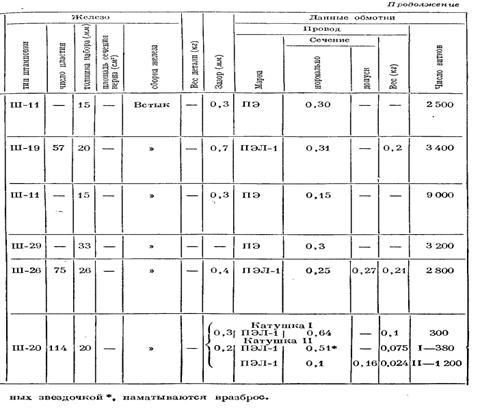

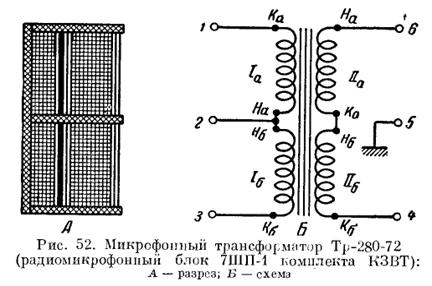

Входные и микрофонные трансформаторы применяются в тех случаях, когда первоисточник возбуждения (фотокаскад, микрофон) имеет малое внутреннее сопротивление и, следовательно, можно повысить развиваемое им напряжение за счет коэфициента трансформации.

Так как входное напряжение имеет малую величину (2,5—5 мв), во избежание наводок на «вход» усилителя экранируют входной и микро­фонный трансформаторы. Их делают как броневого, так и стержневого тина. Последний тип менее восприимчив к помехам, так как внешние электромагнитныз поля, пересекая витки катушек, вызовут э. д. с. по­мех, направленных навстречу друг другу и взаимно уничтожающихся.
