На качество
звуковоспроизведения оказывают большое влияние помехи. Одним из видов помех
является фон переменного тока, прослушиваемый в громкоговорителях. Такого рода
помехи могут быть устранены полностью или частично с помощью так называемых сглаживающих фильтров.
В состав фильтров в большинстве случаев входят конденсатор и дроссель или
конденсатор и сопротивление (в некоторых случаях одно и другое вместо).

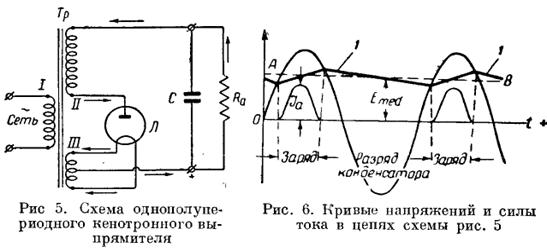

Работа
кенотронного выпрямителя на емкостную нагрузку видна из рис.
5, на котором конденсатор С включен
параллельно сопротивлению полезной нагрузки Яа. Включение
конденсатора значительно изменяет режим работы кенотрона Л.
В течение положительного полупериода (когда напряжение на аноде кенотрона
положительно) импульс тока, проходя через кенотрон, заряжает конденсатор С
почти до максимальной разности потенциалов, которую дает повышающая обмотка
трансформатора Тр. В течение
отрицательного полупериода (в однополуперйодной схеме выпрямления) импульс тока
через кенотрон но пойдет и заряженный конденсатор С
начнет разряжаться через сопротивление полезной нагрузки Да. На цепь
«кенотрон — обмотка трансформатора» конденсатор разряжаться не может, так как в
течение отрицательного полупериода катод кенотрона положителен
относительно анода. В момент, когда на аноде кенотрона будет минус
(«—»), между анодом и катодом действует напряжение, равное практически двойному
амплитудному значению напряжения вторичной обмотки.
Это определяет
требование ц величине допустимого обратного напряжения кенотрона.
Разряд
конденсатора С будет тем
медленней, чем больше емкость конденсатора и чем больше величина сопротивления Иа.
Если бы после первого положительного полупериода не последовало нового импульса
тока, который пополняет запас энергии конденсатора, то конденсатор полностью
разрядился бы через сопротивление Да. Практически за время
отрицательного полупериода конденсатор С
успевает лишь частично разрядиться. В результате напряжение на конденсаторе
будет изменяться по кривой 1
(рис. 6). Таким образом, взяв большую величину емкости, можно получить хорошо
выпрямленный ток (кривая 1 приближается к
прямой).
