Из рис. 6 видно
также, что напряжение изменяется (пульсирует) около некоторой прямой А—В,
которая представляет собой постоянное напряжение,
полученное в результате сглаживания с помощью конденсатора.
При
больших значениях й„ и С постоянное напряжение близко к амплитуде переменного
напряжения, поэтому измерительный прибор, имеющий
магнитоэлектрическую систему, включенный параллельно сопротивлению Да,
будет показывать напряжение больше, чем в том случае, когда конденсатор С отсутствует.
Конденсатор С, который в течение
работы выпрямителя сохраняет определенный заряд, мы можем рассматривать как
источник постоянного напряжения. Из схемы рис. 5 видно, что этот источник
постоянного напряжения (заряженный конденсатор) по отношению к кенотрону Л и повышающей
обмотке трансформатора Тр включен
последовательно; при этом на анод кенотрона Л
от конденсатора С будет
подводиться отрицательное напряжение (верхняя обкладка конденсатора С,
имеющая знак «—», соединена через повышающую обмотку с анодом кенотрона).
В результате при
положительном полупериоде между анодом и
катодом кенотрона будет действовать лишь часть напряжения:
где Uа—
напряжение на аноде кенотрона при положительном полупериоде (в схеме включен
конденсатор фильтра С); Ет
— максимальное напряжение вторичной обмотки при положительном полупериоде; Еmеd
— напряжение на конденсаторе.

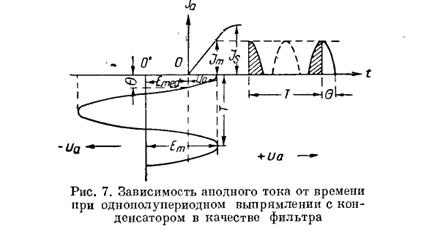

На рис. 7
графически показано, что напряжение, действующее междо анодом и катодом
кенотрона, равно разности напряжений вторичной обмотки и напряжения.
конденсатора. Из того же рисунка видно, что ток через кенотрон проходит только
в течение части полупериода, причем отдельные импульсы анодного тока 1т
в несколько раз больше постоянной составляющей /Шеа-
Режим работы
кенотрона, при котором уменьшается длительность импульса анодного тока,
называется режимом с отсечкой
т ока;
Та часть полного
периода Т переменного
тока, в продолжение которой ток проходит через кенотрон, измеряется углом 20, а
половина его — углом в. Угол в называется углом
отсечки.
