(ГОСТ 19—45) равным                                                                  1050

Сопротивление токоведущих частей

автотрансформатора на его корпус                                              не менее 1,5 мгом

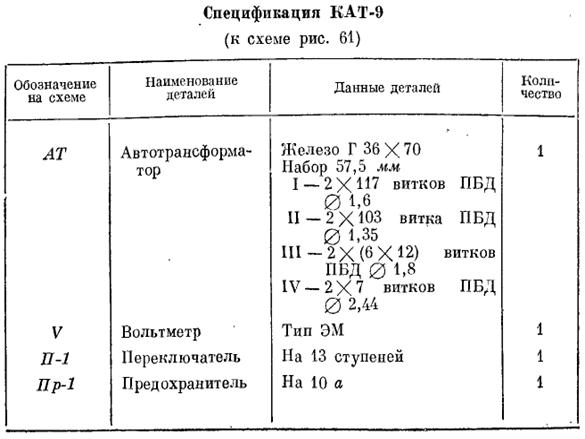

КАТ-9 рассчитан на режим работы с

двухминутными перерывами через

каждые 15—17 мин. в течение                                                     2 час.

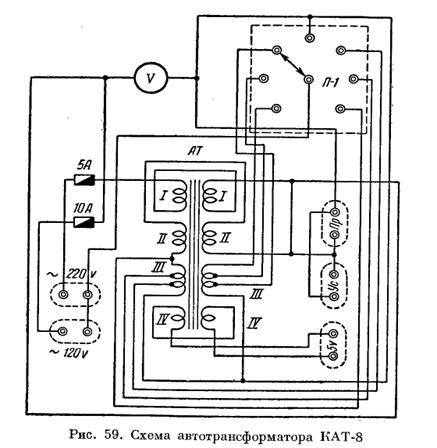

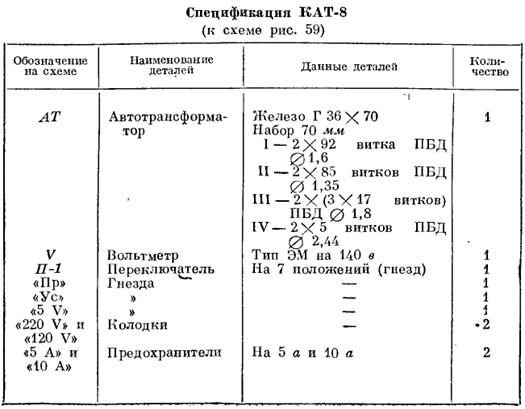

Карта режима КАТ-8

Напряжение, подводимое к колодке« — 220 V»                                    180—230 в

Напряжение, подводимое к колодке« ~ 120 V»                          85—130 в

Мощность, потребляемая КАТ-8 из сети

при полной нагрузке ....                   около 1100 вт

Мощность, снимаемая с гнезд «Пр»                                             900 вт

Мощность, снимаемая с гнезд «Ус»                                             150 вт

Мощность, снимаемая с гнезд «5 V»                                            35 вт

Ступени регулировки штепсельного

переключателя Л............................                                                8,5 rt 1в

Ток холостого хода.........................                                                около 1 а

Режим работы КАТ-8 с двухминутным перерывом

через каждые 15 мин                                                                      2 час.

Переменное синусоидальное напряжение,

приложенное между обмотками и корпусом

в течение одной минуты для испытания на

прочность изоляции...............                                                        1 500в

Сопротивление токоведущих частей

КАТ-6 на его корпусне .........                                                        менее                                                1,5 мгом

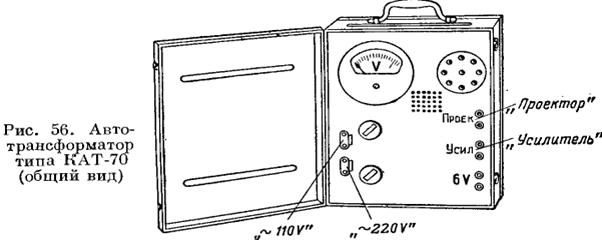

Из принципиальной схемы КАТ-70 (рис.56, 57) видно, что регулировка напряжения на выходе (гнезда «110 в») автотрансформатора производится с разрывом цепи перемычкой, соединяющей центральное гнездо К с одним из семи гнезд, расположенных по окружности.
