Автотрансформатор
КАТ-9 завода КЭМЗ предназначается для питания кинопередвижек широкой (К-25,
К-35) и узкой (16-ЗП-5, 16-ЗП-6) пленки от однофазной сети переменного тока.

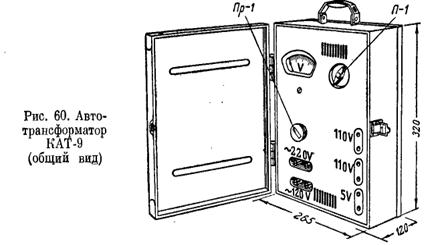

Преимущество КАТ-9 в том, что переключения им производятся без разрыва цепи. На
рис. 60 дан общий вид КАТ-9 с открытой дверцей., на рис. 61
- схема.

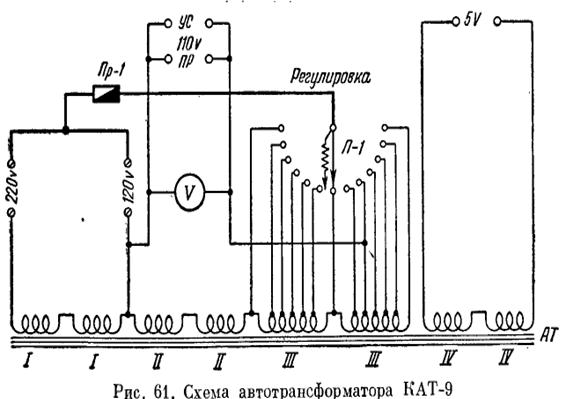

На рис. 61 – схема
автотрансформатора КАТ-9.
Регулировка
напряжения на выходе КАТ-9 (гнезда «110 V»), которое во всех случаях должно
быть равным 110 в, производится с
помощью ползункового однополюсного переключателя П-1
без разрыва цепи. Для защиты электросети от коротких замыканий в КАТ-9
предусмотрен пробковый предохранитель Пр-1.
Напряжение на
выходе КАТ-9 возрастает при переключении П-1
по часовой стрелке. Левое крайнее положение переключателя П-1
соответствует
разрыву цепи (выключению автотрансформатора). Для контроля напряжения на выходе
КАТ-9 применен электромагнитный вольтметр V.
Габариты
автотрансформатора КАТ-9: 320X265X120 мм\
вес 17 кг.
Карта режима и прочие данные КАТ-9
Напряжение,
подводимое от сети к
колодке «220 V»................. 170-230
Напряжение,
подводимое от сети к
колодке
«120 V»................. 70-130
Мощность,
потребляемая автотрансформатором
КАТ-9 из сети
при полной нагрузке около 1100
Допустимая
мощность, снимаемая с
гнезд
«Пр>> и «Ус» («110 V») 1050
вт
Допустимая мощность,
спимаемая
с
гнезд «5 V» ...................... 35
Ступени
регулировки переключателя 7
Изоляция обмоток
автотрансформатора
испытывается
переменным синусоидальным
напряжением в
течение одной минуты
