Ламповые панельки
в основном предназначаются для соединения электродов электронных ламп или иных
электровакуумных приборов с элементами схемы усилительных устройств или другими
приборами (например, измерительными). В некоторых случаях ламповые панельки
используются как переходные колодки
Но где бы ни
применялись ламповые панельки, они должны отвечать основному требованию —
обеспечивать надежные контакты; в противном случае работа усилительного
устройства будет сопровождаться тресками, шорохами или устройство вообще не
будет работать.
При
использовании ламповых панелек по прямому назначению между их отдельными
гнездами, крепежными винтами и шасси должно быть сопротивление не менее 1000 мгом,
т. е. они должны обладать высокой изоляцией.

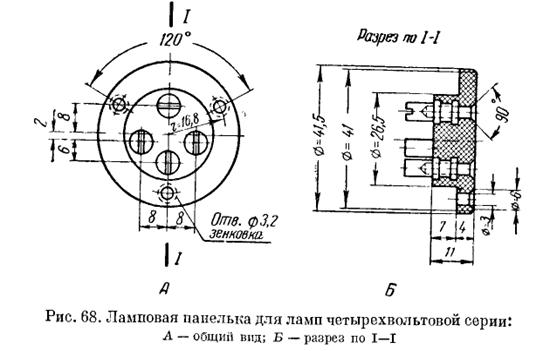

Ламповые
панельки изготовляются из пластмассы, гетинакса или керамики (фарфор). Первый
тип панелек (четырех- и пятиштырьковые панельки, применяемые для ламп
4-вольтовой серии, а также панельки для ламп металлической серии) часто имеет
ряд недостатков. Главнейшие из них — значительная утечка (особое значение
уточка играет для схем первых каскадов усилителей) и ненадежность контакта (это
особенно относится к панелькам типа ЛП-25 завода Ленкинап, применяемым, в частности,
в КУСУ-45, КПУ-12, КПУ-46 и др.).
Комплект автотрансформатора типа
КАТ-30
Значительное
количество широкопленочных кинопроекторов типа К-101 и К ПС укомплектовано
автотрансформаторами типа КАТ-30, выпускаемыми заводом ГОЗ.
По своей
конструкции автотрансформатор типа КАТ-30 весьма схож с автотрансформаторами
КАТ-7 и КАТ-12 и отличается от них лишь иным расположением деталей на основной
панели, укрепленной внутри футляра.

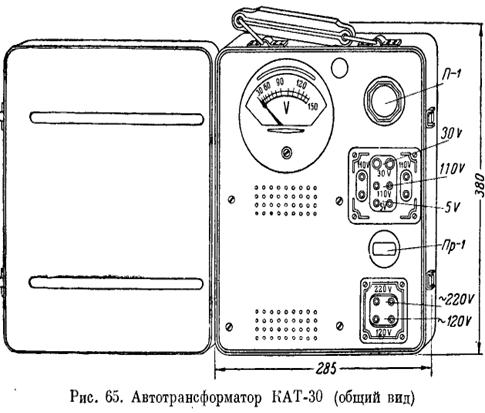

Из риc. 65 видно,
что основной отличительной деталью КАТ-30 является плато, в центре которого
расположены три пары гнезд: верхние 6 мм—«30 V»;
средние 0 4 мм—«110 V»;
нижние 0 4 мм— «5
Из риc. 65 видно,
что основной отличительной деталью КАТ-30 является плато, в центре которого
расположены три пары гнезд: верхние 6 мм—«30 V»;
средние 0 4 мм—«110 V»;
нижние 0 4 мм— «5 V» По
бокам указанных гнезд расположены гнезда «110 V». В основные шесть гнезд,
расположенные в центре плато, включается переходная колодка соединительного
шестижильного кабеля (рис. 66) кинопроектора КПС. Благодаря применению гнезд
различного диаметра колодка соединительного кабеля может быть включена только
определенным образом. Неправильное включение исключается. Конструкция колодки с
гнездами позволяет включение наряду с
многоштырьковой колодкой кабеля и обычных двухполосных вилок. В оставшиеся
гнезда, снабженные надписью «110 V», может включаться усилитель (минуя схему
кинопроектора), а также паяльник.
Соединительные провода от электросети подключаются к штырькам «220 V» или «120
V». Предохранитель Пр-1 обычного типа
расположен в правой нижней части основного плато.
