г)         удобство подсоединения проводов;

д)         высокая изоляция контактов от корпуса и рукоятки выключателя.

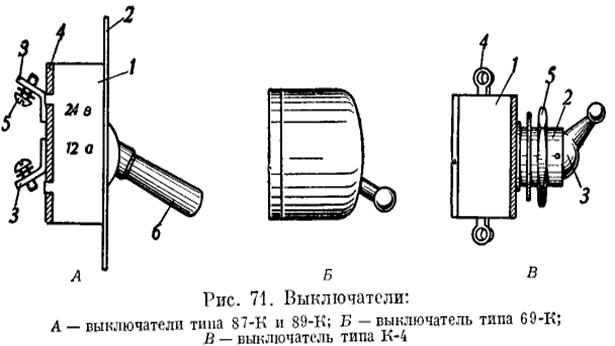

Выключатель типа 87-К (рис. 71, А) является однополюсным выключат

телем, рассчитанным на рабочее напряжение 24 в при токе до 15 а. Так цак этот тип выключателя выдерживает и большее напряжение, то его при­меняют в электрических цепях с напряжением до 127 в. В частности, им пользуются в пульте микшера 6К-16 (КУСУ-46) для включения лампы освещения (110 в 15 вт) пульта.

Конструктивно выключатель типа 87-К оформлен в виде металличе­ского корпуса 1, который крепится к шасси усилителя или выпрямителя с помощью двух винтов с гайками. Контактные выводы 3 установлены на изоляционном плато 4 и снабжены винтами 5, под которые зажимаются провода разрываемой цепи. Включение и выключение производится с помощью металлической рукоятки 6, выступающей над панелью 2.

Выключатель типа 69-К (рис. 71, В) довольно часто применяется при монтаже киноустановок.

Карта режима и основные данные КАТ-30

Напряжепие, подводимое от сети к колодке «220 V»                180—230 в

Напряженно, подводимое от сети к колодке «120 V»               80—130 в

Мощность, потребляемая КАТ-30 из сети

при полной нагрузке......................                                                около 1 100 вт

Допустимая мощность, снимаемая с гнезд «110 V»                   550 вт

Допустимая мощность, снимаемая сгвезд «30 V»                      400 вт

Допустимая мощность, снимаемая сгнезд «5V»                         35 вт

Общая допустимая нагрузка ria КАТ-30                                                  1 000 вт

Ступени регулировки напряжения .                                            .          7 в

Число ступеней регулировки переключателем .                                    7

ДРУГИЕ ДЕТАЛИ УСИЛИТЕЛЬНЫХ УСТРОЙСТВ

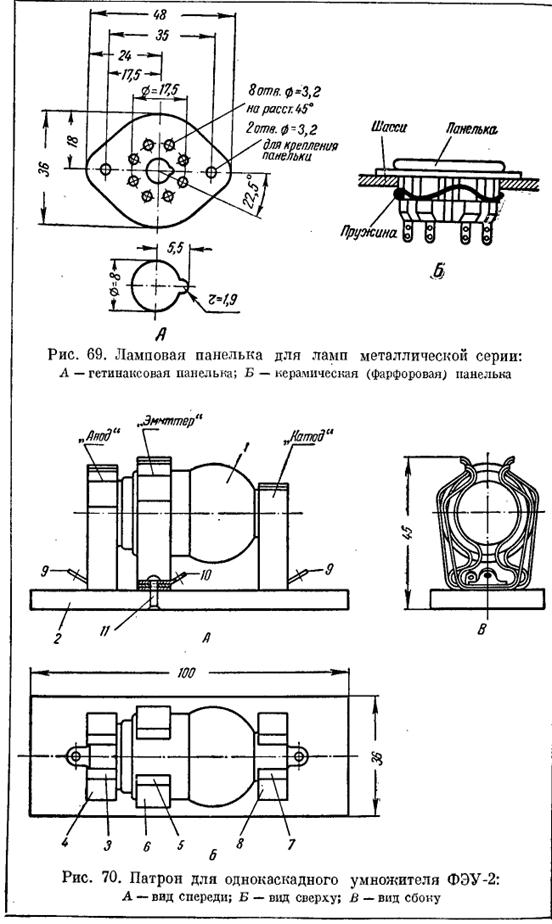

ЛАМПОВЫЕ ПАНЕЛЬКИ
