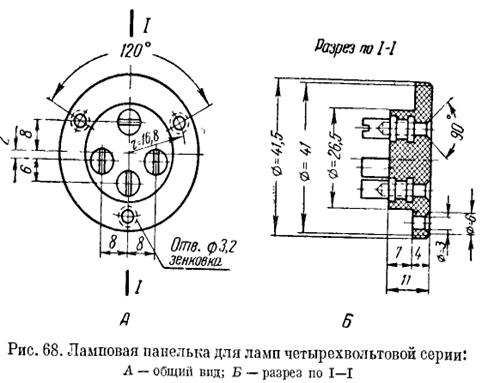

На рис. 68 дан
общий вид ламповой панельки, предназначаемой для электронных ламп
четырехвольтовой серии.

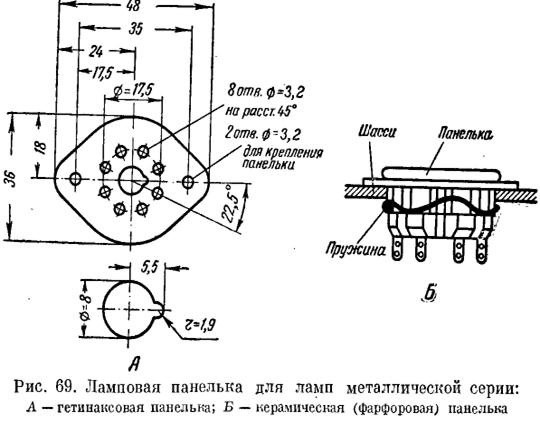

На рис. 69 дан
общии вид ламповых панелек для ламп металлической серии.
П
Панельки
для фотоэлементов в стационарных кинопроекторах (КЗС-22, СКП-26; КПТ-1) обычно
установлены внутри фотоячейки. Панельки фотоэлементов должны
иметь хорошо изолированные гнезда как друг от друга, так и от корпуса (не менее
500 мгом). Кроме того,
фотоэлемент должен быть хорошо амортизирован, для чего панелька фотоэлемента
укреплена на резиновом амортизаторе. В широкопленочных кинопроекторах серии «К»
панелька фотоэлемента также должна иметь высокую изоляцию (не менее 500 мгом).
Фотоэлементы
типа ЦГ-3 и ФЭУ-2, как правило, располагаются внутри корпуса усилителя. Для
того чтобы фотоэлемент удерживался и фиксировался в определенном положении,
применяют специальный патрон (рис. 70,
где 1
—: фотоэлемент ФЭУ-2; 2 — эбонитовое
плато; 3 — лапка
контактная; 4 — стальная
ленточная пружина; 3 — лапка
контактная; 6 — стальная
ленточная пружина; 7 — лапка
контактная; 8 — стальная
ленточная пружина; 9, 10—латунные
выводные контакты; 11—заклепка).
Патрон должен обеспечивать хорошие контакты и иметь высокую изоляцию
(не менее 500 мгом).
ВЫКЛЮЧАТЕЛИ
Выключатели в
стационарных усилительных устройстнах служат для разрыва той или иной
электрической цепи.
Основными
требованиями, предъявляемыми к выключателям всех типов, являются:
а) надежность
контактов при включении. Обычно выключатели должны обеспечить безотказное
действие при включении их 100 000 раз в определенном режиме
работы (при определенном напряжении и токе);
б) мгновенный
разрыв цепи, что особенно важно при разрыве цепей: постоянного тока с
индуктивной нагрузкой, когда при разрыве цепи образуется дуга,
которая может вызвать обгорание контактов;
в) удобство
крепления к шасси аппаратуры;
