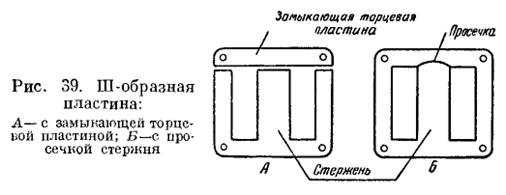

Сборка сердечника из отдельных пластин той или иной формы может быть произведена двумя способами: вперекрышку и впритык. Разберем для примера способы сборки Ш-образного железа.

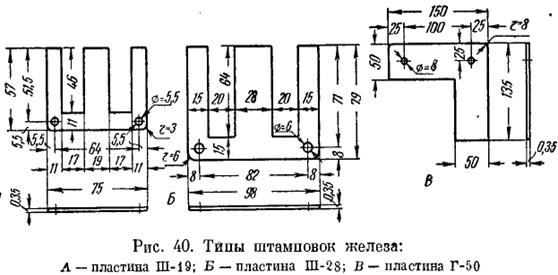

Существует несколько типов штамповок железа (рис.40).

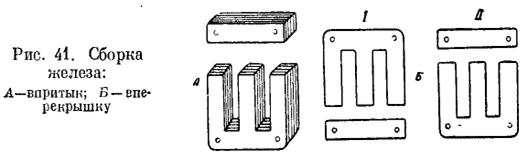

При сборке впритык Ц1-образные пластины и замыкающие торцевые пластины собираются отдельно. Затем они располагаются, как указано на рис. 41, А, и стягиваются болтами.

Когда намотка каркаса окончена, приступают к испытанию на отсутствие короткозамкнутых витков. Если их нет, то, обернув обмотку

Сборка сердечника из отдельных пластин той или иной формы может быть произведена двумя способами: вперекрышку и впритык. Разберем для примера способы сборки Ш-образного железа.

При сборке железа вперекрышку первый слой укладывается по рис. 41, Б, I; следующий слой — по рис. 41, Б, II; третий слой наклады­вается, как и первый; четвертый, как второй, и т. д. Таким образом, сты­ки у всех нечетных пластин (в нашем случае пластины I) будут с одной стороны, а стыки у четных (пластины II) — с другой. Это делается для того, чтобы уменьшить магнитное сопротивление в местах стыков. Так же собирается и Г-образное железо.

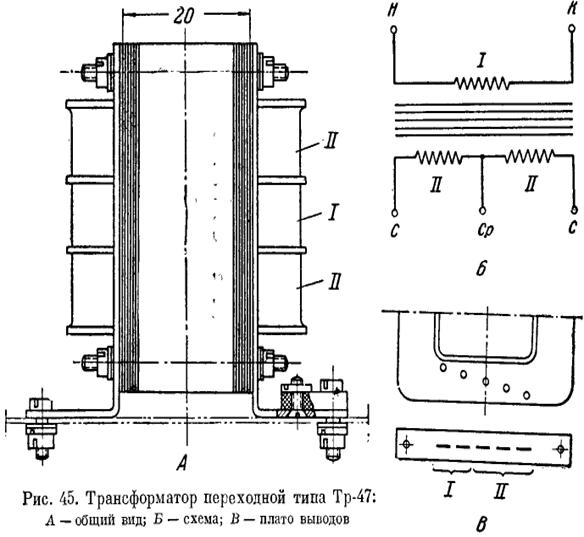

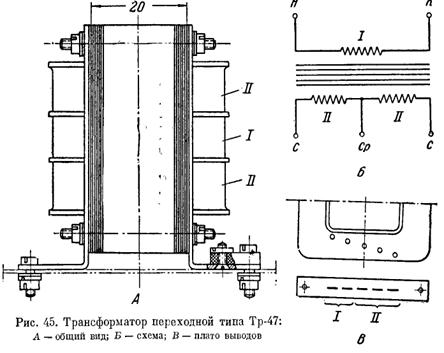

Сердечник, собранный из отдельных пластин, в усилителях прежних выпусков стягивался с помощью железных болтов, которые изолированы от пластины сердечника прессшпаном или папиросной бумагой; под гайки болтов проложены прессшпановые шайбы.

В усилительных устройствах выпуска последних лет применяется способ стяжки пластин сердечника моточных деталей с помощью обойм, изготовленных из стали (рис. 42). Обойма сгибается и охватывает набор железа сердечника.

ССборка железа с помощью обойм имеет ряд существенных преимуществ:

1)                 в штамповке железа не нужно делать отверстия для болтов стяжки;

2)                 отпадает нужда в болтах, гайках, прессшпановых шайбах, папиросной бумаге и пр.;
