Коэфициент
трансформации. Напряжение на зажимах вторичной обмотки
трансформатора будет выше или ниже напряжения, подведенного к
первичной
обмотке, в зависимости от
того больше или меньше число витков
во вторичной обмотке, чем в первичной. Увеличение числа витков вторичной
обмотки вызовет увеличение напряжения вторичной обмотки (вернее ее э. д. с.) и
обратно. Отношение
называется
коэфициентом трансформации и показывает, во сколько раз напряжение вторичной
обмотки больше или меньше напряжения первичной. В приведенном соотношении Е1
и Е2
— э. д. с. обмоток; W\
и W2 —
величина напряжения на зажимах обмотки; UГ1
и \U2
— число витков обмоток; п — коэфициент
трансформации.

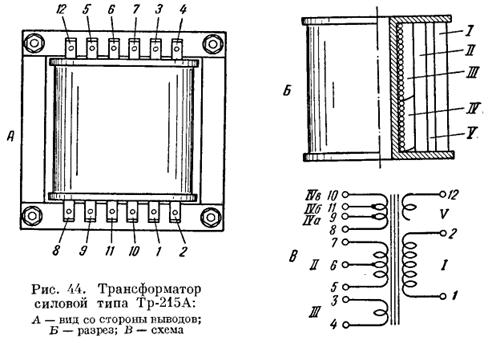

Обмотка моточных деталей
Материалом для
обмотки моточных деталей служит круuлый
изолированный провод из электролитически рафинированной меди. В зависимости
от силы тока, напряжения, температурных допусков и механической прочности
применяется медный провод разных сечений следующих марок: ПЭ — провод эмалевый;
ПЭЛ-1 и ПЭЛ-2 (ГОСТ 2773—44) — провод эмалированный лакостойкий (изготовляется
диаметром по меди от 05 до 1,56 ли); ПЭТ — провод эмалированный повышенной
теплостойкости (изготовляется диаметром по меди 0,38 и выше); ПЭШО — провод,
оплетенный одним слоем шелка; ПШД — провод, оплетенный шелкоv
в два слоя; ПЭБО — провод, оплетенный одним слоем хлопчатобумажной пряжи; ПБД
— провод, оплетенный двумя слоями хлопчатобумажной пряжи. Наиболее часто в
усилительных устройствах встречаются провода марки ПЭ.
Эмалированные
провода перед намоткой проверяются на состояние эмалевой изоляции. Для этого
можно рекомендовать следующий способ испытаний: 10 витков провода диаметром от
0,38 до 1,56 наматываются с натяжением на стержень диаметром равным от 3 до 4
диаметров испытуемого провода. Провод считается пригодным, если при испытании
не произойдет
растрескивания и отслаивания эмалевой изоляции. Провода диаметром от 0,05 до
0,35 мм испытываются
путем растяжения (и в этом случае изоляция не должна разрушаться).
