Трансформатор,
рассчитанный с учетом экономической целесообразности, при
длительной работе нагревается. Нормальной при работе трансформатора является
температура на 40—50“ выше окружающей.
Конструктивные
особенности трансформаторов
Силовые
трансформаторы (см. рис. 44). Назначение силовых трансформаторов: 1) повысить
напряжение сети для дальнейшего его выпрямления;
питать цепи
накалов электронных ламп пониженным напряжением.
В зависимости от
типа и применения трансформатора напряжение, мощность иколичество обмоток могут
быть различными (табл. 26).
В связи с тем,
что между повышающей обмоткой и обмоткой накала кенотрона силового
трансформатора существует большая разность потенциалов, изоляция обмоток должна
быть очень высокой.

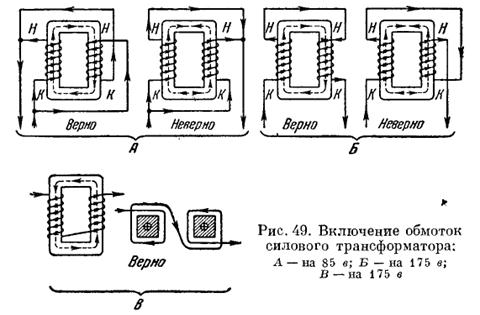

В ряде
трансформаторов первичная (сетевая) обмотка рассчитывается на два напряжения
(например, 85 и 170 в). В этом случае концы обмоток включаются или параллельно
или последовательно. При неправильном включении концов трансформатор сгорит,
так как магнитные поля этих обмоток, направленные навстречу другу другу, будут,
взаимоуничтожаться (рис. 49, где пунктирными стрелками указаны направления
магнитных полей). в несколько
слоев лакотканыо, приступают к сборке моточной детали, набивая каркас-шпулю
пластинами железного сердечника.

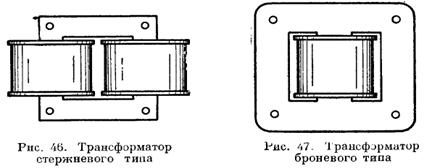

В
зависимости от положения катушки на сердечнике моточные детали бывают
стержневого (рис. 46) и броневого (рис 47^ типа.ов
На рис. 47 показан броневой тип
моточных деталей сердечника
катушки.

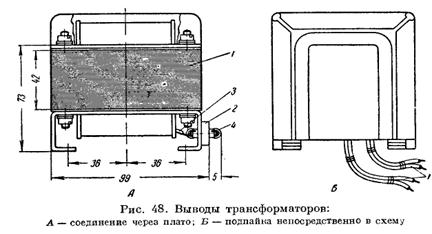

Концы от обмоток
подсоединяются или к лепесткам, расположенным на специальных расшивочных
планках-плато (рис. 48,^1,
где
1
— трансформатор; 2 — плато; 3
— выводные проводники; 4 —
лепестки-контакты), или непосредственно к деталям схемы (см. рис. 48, Б,
где выводныо концы 1 подпаиваются
непосредственно в схему).
ТТРАНСФОРМАТОРЫ
Посредством
трансформаторов в усилительных устройствах осуществляется питапие устройства от
сети переменного тока, связь каскадов между собой, связь между оконечными
лампами усилителя и громкоговорителем и т. д.
