На рис. 50
дано устройство выходного трансформатора Тр-272-63 (усилительное устройство
КУСУ-46), а на рис. 51—Тр-84.
Более подробные
данные по выходным трансформаторам приведены в табл. 27.
Междуламповые
(переходные) трансформаторы в усилителях низкой частоты служат для связи анодной
цепи предыдущей электронной лампы с сеточной депью лампы последующего каскада.
Междуламповые
трансформаторы имеют обычно две обмотки, в некоторых случаях
разбитые на отдельные секции. Намотка ведется вслой. Междуламповые
трансформаторы делаются бронированного типа с сердечниками из трансформаторной
высоколегированной стали. Нагрев усилительных трансформаторов благодаря
малым потерям в меди и железе ничтожен.
Коэфициент
междуламповых трансформаторов бывает порядка п=2:1
или п= 1:1 (как, например, для Тр-47 усилительного устройства КПУ-12, данные
которого указаны в табл. 27).

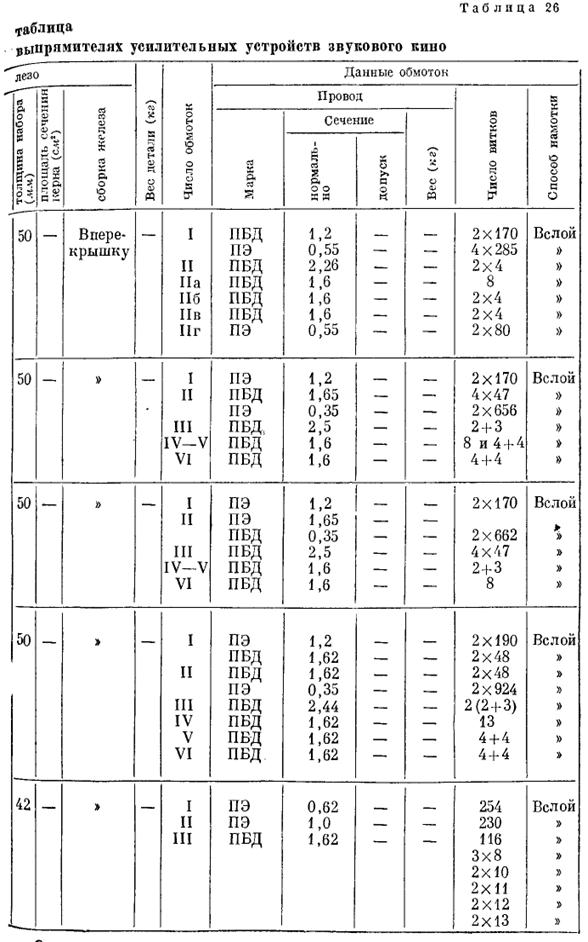

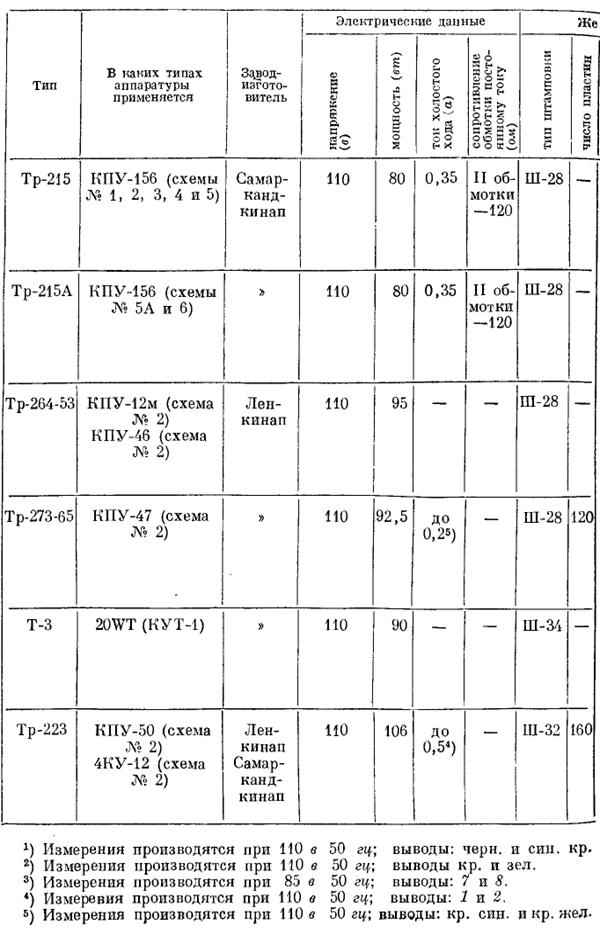

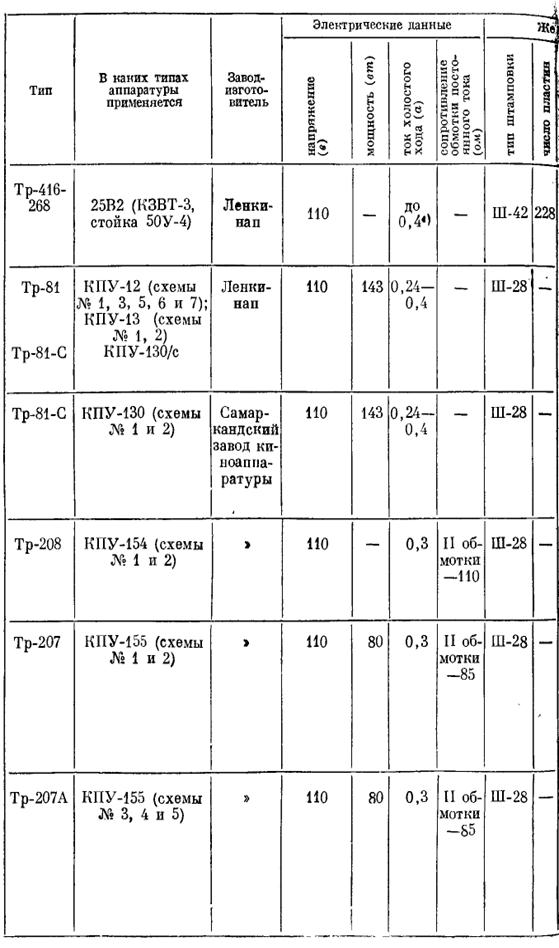

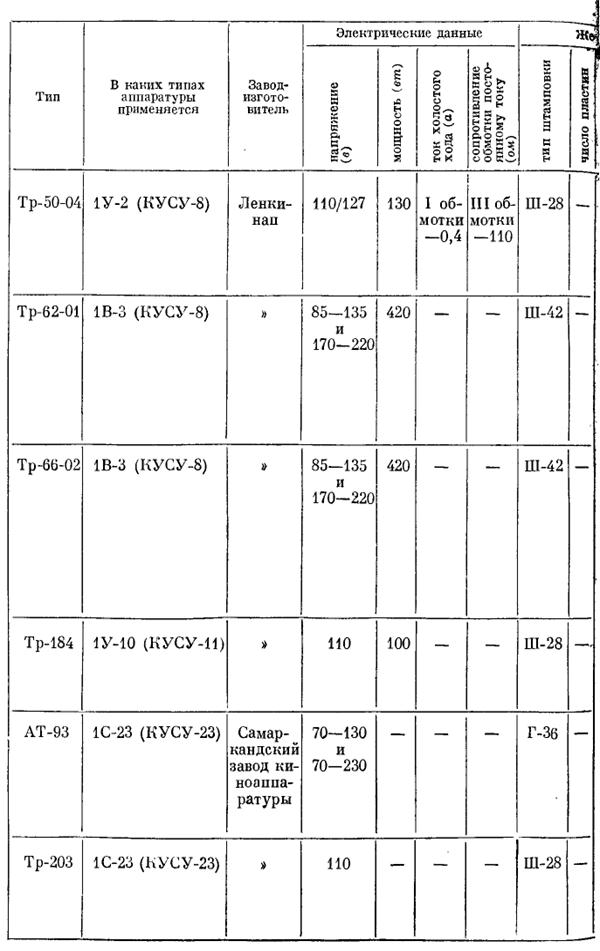

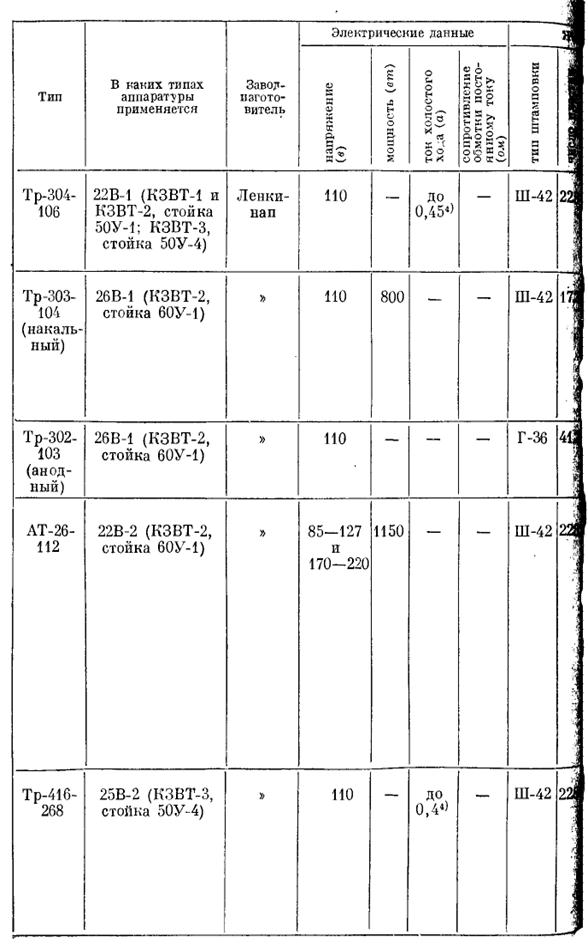

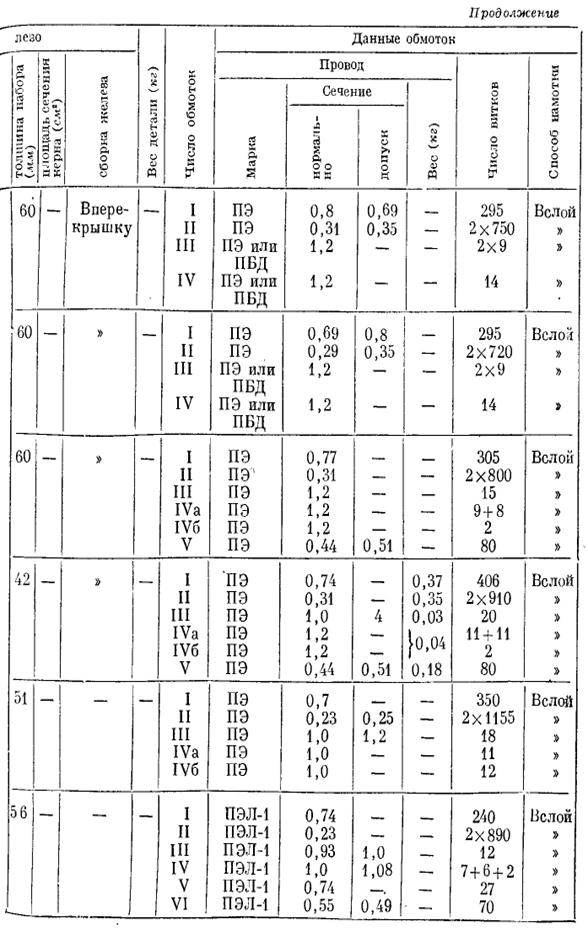

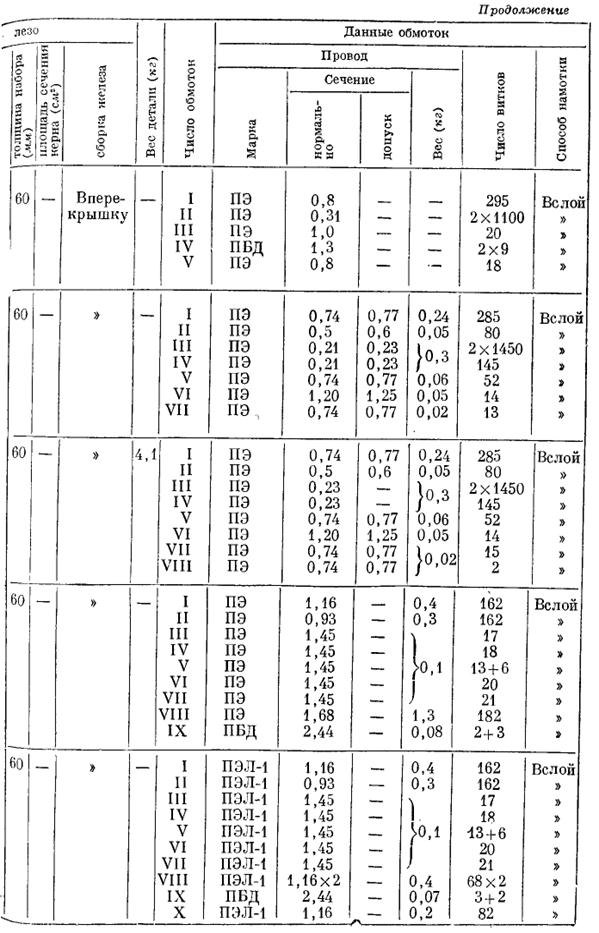

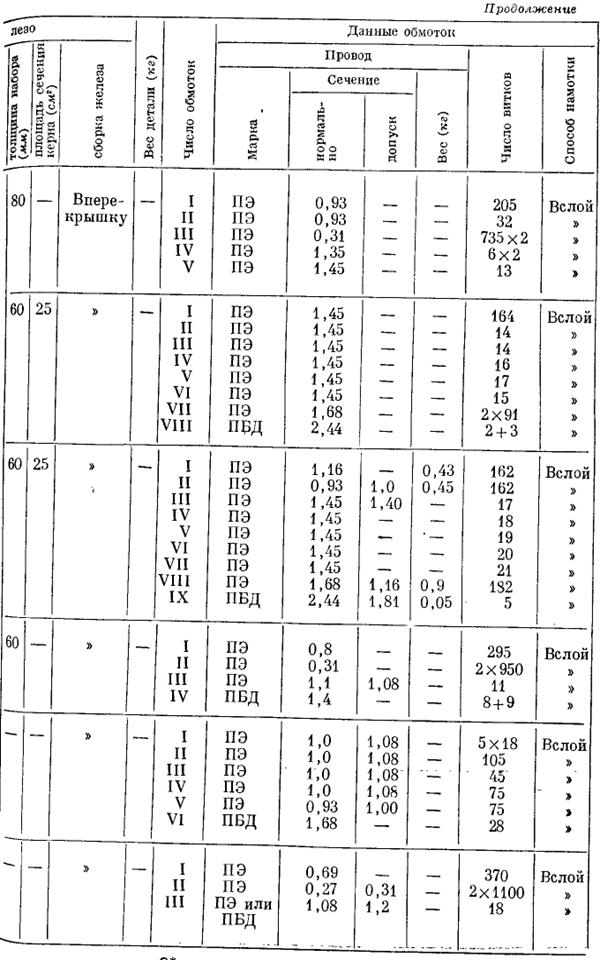

Более подробные данные по типам
междуламповых трансформаторов, к которым нужно отнести и трансформаторы
фотокаскадов, приведены в табл. 27
На рис. 51
дано устройство выходного трансформатора Тр-81
Из приведенной
выше формулы следует, что повышающему трансформатору
соотьетстьует значение 1, понижающему п
<1.
В большинстве
случаев коэфицпиент
трансформации выражают в виде отношения двух чисел. Так, коэфицдиент
трансформации Тр-84 усилиителя ПУ-12 равен 1 : 9
Мощность,
приведенное сопротивление и коэфициент полезного действия
трансформатора. Трансформатор, к первичной обмотке которого подведено
переменное напряжение и1
и по которой идет ток 11,
потребляет от источника некоторую мощность, равную:
Принимая во
внимание, что в трансформаторе потери незначительны, и основываясь на законе
сохранения энергии, можем считать:
т. е. в
трансформаторе вся мощность из первичной обмотки переходит во вторичную через
магнитное поле.
