подводимое от
источника постоянного напряжения .(

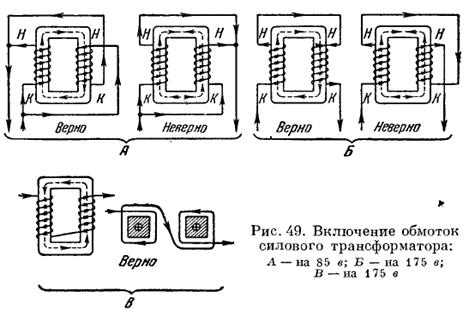

На рис. 49, В
видно соединение двух катушек на 175 в. В левой катушке ток идет по часовой стрелке,
создавая магнитное поле, идущее от читателя (+), а в правой — против часовой
стрелки, и поле направлено на читателя ( • ), включение сделано правильно.
В повышающей
обмотке при двухполупериодной схеме выпрямления выводится средняя точка. Место
соединения двух секций и есть средняя точка (это «—» выпрямленного напряжения).

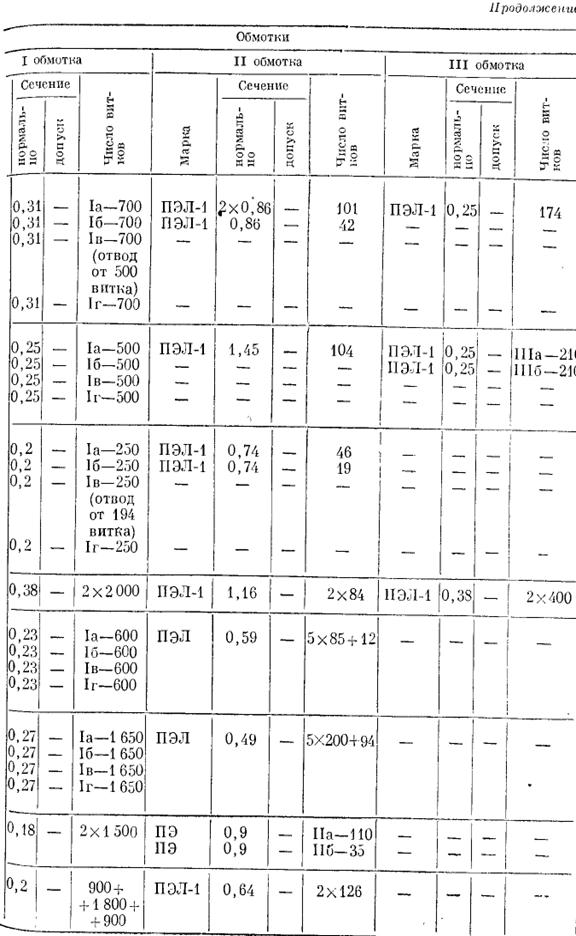

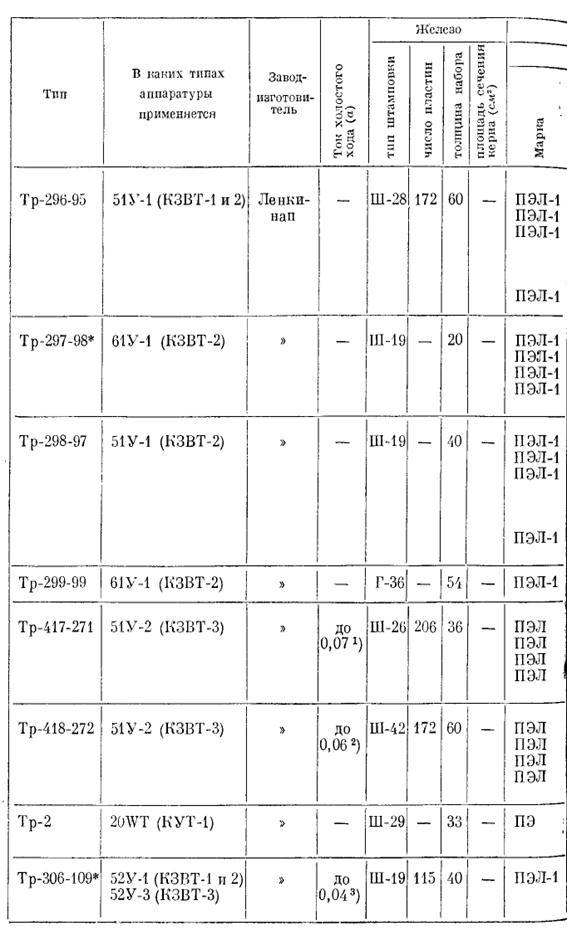

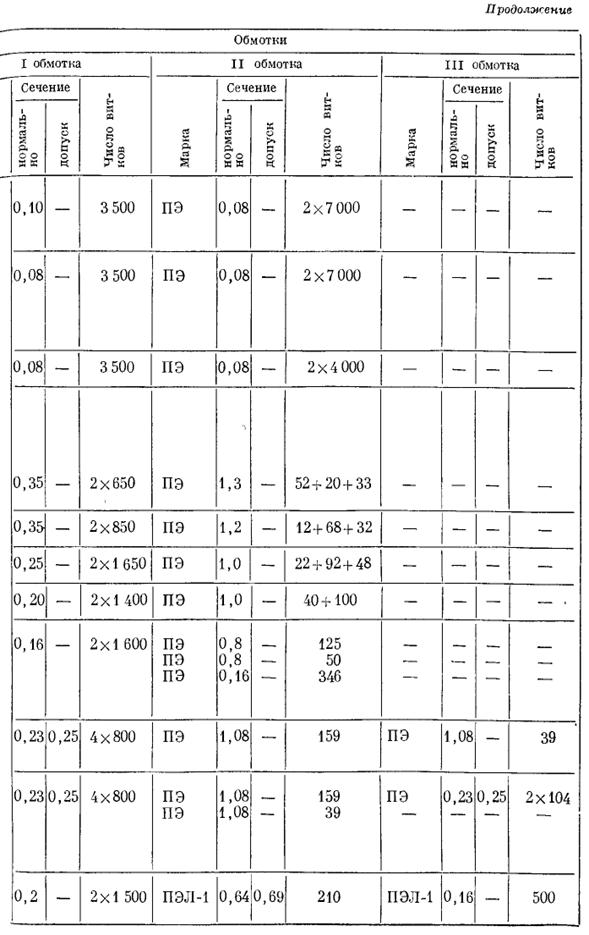

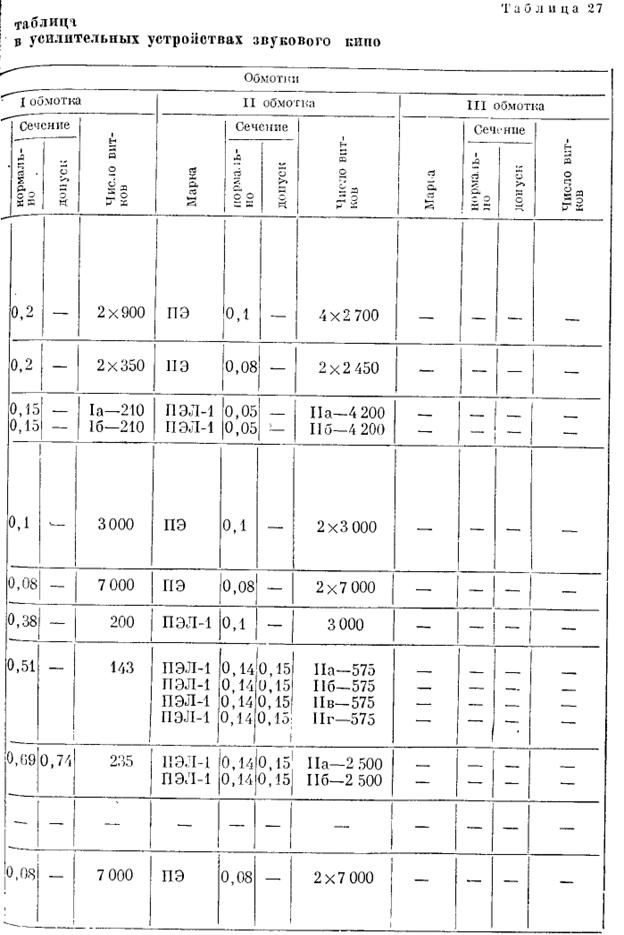

Выходные
трансформаторы применяются в усилителях низкой частоты
и служат для связи анодной цепи ламп оконечного каскада с полезной нагрузкой
(например, со звуковыми катушками громкоговорителей).
Как правило,
выходные трансформаторы усилителей звукового кино имеют две обмотки, из которых
первичная разбита на две секции, а вторичная имеет
несколько секций, служащих для согласования сопротивления полезной
нагрузки с анодной цепью электронных ламп оконечного каскада.
Выходные
трансформаторы вследствие относительно малого значения сопротивления звуковой
катушки громкоговорителя работают на понижение. Коэфициент
их трансформации определяется из формулы
Практически п
бывает порядка п ~ 1 : 22 (для
Тр-265 усилителя ПУ-46).
При
изготовлении выходного трансформатора первичную обмотку хорошо изолируют не
только от вторичной (напряжение между ними, например в КЗВТ-2, достигает 1000 в), но и от
железного сердечника. Обмотка выходного трансформатора обычно цилиндрического
типа. Витки мотаются вслой. В большинстве случаев выходные трансформаторы
бывают броневого типа. Форма пластин —III-образная; материал — трансформаторная
высоколегированная сталь.
На рис. 50
дано устройство выходного трансформатора Тр-272-63 (усилительное устройство
КУСУ-46).
При
изготовлении выходного трансформатора первичную обмотку хорошо изолируют не
только от вторичной (напряжение между ними, например в КЗВТ-2, достигает 1000 в), но и от
железного сердечника. Обмотка выходного трансформатора обычно цилиндрического
типа. Витки мотаются вслой. В большинстве случаев выходные трансформаторы
бывают броневого типа. Форма пластин —III-образная; материал — трансформаторная
высоколегированная сталь.
