По конструкции
электролитические конденсаторы также делятся на три группы.
Первая группа
выполняется в вариантах 1а и 16.
Конденсаторы
типа КЭ выпускаются в пяти вариантах.
КЭ-1 бывает
двух видов: КЭ-1а (рис. 17, А) —
конденсатор имеет цилиндрический алюминиевый корпус без фланца — основания,
служащего для крепления конденсатора; КЭ-16 (рис. 17, В)— с фланцем
овальной и квадратной формы; КЭ-1в (рис.-17, В) выпускаемый с —
квадратнымое
основанием

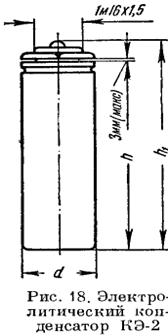

называется.КЭ-2 (рис. 18).
Иимеющийет
цилиндрический алюминиевый корпус, снабженный резьбовой гайкой, с помощью
которой он крепится к шасси аппаратуры (минимально допустимая толщина шасси 3 мм)КЭ-3
(рис. 19) имеет цилиндрический бумажный корпус.
Выводы от
конденсаторной секции выполнены из медной луженой проволокидлиной около 40 мм.
Конденсаторы
КЭ-3 позволяют креиление только с помощью скоб, охватывающих их корпус.
Категорически запрещается крепление за выводные концы. Пайка проводов внешнего
монтажа схемы к проволочным выводам конденсаторов КЭ-3 допускается не ближе
10—15 мм до их
корпуса.
Электрические параметры
электролитических конденсаторов типа КЭ
'1.
Конденсаторы К Э по отклонению емкости от номинала делятся на три класса:
Выводы от
конденсаторной секции выполнены из медной луженой проволокидлиной около 40 мм.
Конденсаторы
КЭ-3 позволяют креиление только с помощью скоб, охватывающих их корпус.
Категорически запрещается Крепление за
выводные концы. Пайка проводов внешнего монтажа схемы к проволочным выводам конденсаторов
КЭ-3 допускается не ближе 10—15 мм до их
корпуса.
Электрические
параметры электролитических конденсаторов типа КЭ
'1. К
онденсаторы К Э по отклонению емкости от номинала делятся на три класса:
2.По интервалу
рабочих температур конденсаторы типа КЭ делятся на две группы:
а) ОМ (особо
морозостойкие) — они предназначены для работы в интервале температур (исключая
конденсаторы ва рабочее напряжение 8,12 и 500 в)
—60°С + 60°С;
