алюминиевой
фольги и опять полосы фильтровальной бумаги или материи.

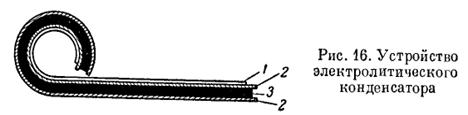

Вся эта
система на специальном станке или вручную сворачивается в плотный рулон,
вторично формуется, после чего рулон помещается в алюминиевый
кожух-цилиндр. Алюминиевый цилиндр (—) соединяют с алюминиевой фольгой, не
покрытой слоем оксида, а фольгу, покрытую слоем оксида,— с выводом на
конденсаторе (+).
Недостатком
электролитических конденсаторов является пониженное сопротивление изоляции
(значительный ток утечки), поэтому эти конденсаторы ставятся в такпе цепи, где
ток утечки роли не играет (например, фильтры, развязывающие ячейки и т. п.).
Наша
промышленность выпускает электролитические конденсаторы трех основных видов:
морозостойкие типа КЭ, сухие типа КЭС и герметизированные типа КЭГ.
По конструкции
электролитические конденсаторы также делятся на три группы.
Первая группа
выполняется в вариантах 1а и 16.
Конденсаторы
типа КЭ выпускаются в пяти вариантах.

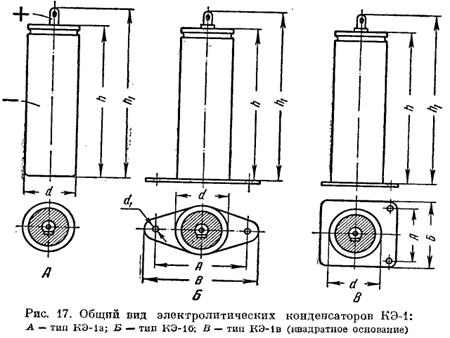

КЭ-1 бывает
двух видов: КЭ-1а (рис. 17, А) —
конденсатор имеет цилиндрический алюминиевый корпус без фланца — основания,
служащего для крепления конденсатора; КЭ-16 (рис. 17, В)— с фланцем
овальной и квадратной формы; КЭ-1в (рис.-17, В)
Конденсатор,Вся эта
система на специальном станке или вручную сворачивается в плотный рулон,
вторично формуется, после чего рулон помещается в алюминиевый
кожух-цилиндр. Алюминиевый цилиндр (—) соединяют с алюминиевой фольгой, не
покрытой слоем оксида, а фольгу, покрытую слоем оксида,— с выводом на
конденсаторе (+).
Недостатком
электролитических конденсаторов является пониженное сопротивление изоляции
(значительный ток утечки), поэтому эти конденсаторы ставятся в такпе цепи, где
ток утечки роли не играет (например, фильтры, развязывающие ячейки и т. п.).
Наша
промышленность выпускает электролитические конденсаторы трех основных видов:
морозостойкие типа КЭ, сухие типа КЭС и герметизированные типа КЭГ.
