В некоторых
случаях поясок, точка или окраска конца корпуса сопротивления
отсутствует. Это значит, что они должны ииеть цвет корпуса сопротивления.
На некоторых
непроволочных сопротивлениях имеется еще серебряная или золотая
точка или поясок. Золотая точка или поясок указывает, что отклонение от
помеченной величины сопротивления соответствует допуску до:±:5%,
серебряная до±10%, а отсутствие точки или пояска не корпусе сопротивления
указывает на допуск сверх ±10%.
РРАСЧЕТ
СОПРОТИВЛЕНИЙ
Расчет
плеч делителя без нагрузки
производится по формуле:
где К — требуемое деление;
171 — напряжение,
снимаемое с делителя (в); и0 — напряжение,
подводимое от источника постоянного напряжения, например выпрямителя (в); В.1-сопротивление плеча
делителя, с которого снимается напряжение IIх; Д3 — второе
сопротивление делителя.

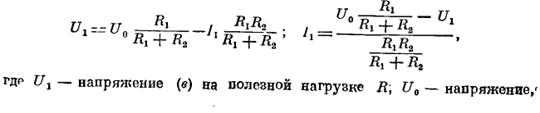

Расчет
потенциометра с одной нагрузкой ведут
по формуле;
подводимое от
источника постоянного напряжения (в); Я, — сопротивление плеча делителя, с
которого снимается напряжение иг
(сопротивление, включенное параллельно полезной нагрузке Л); Д2 —
второе сопротивление делителя; — ток (а),

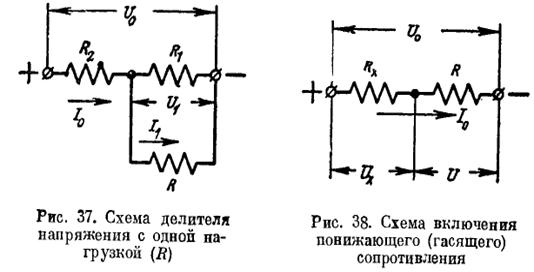

идущий через полезную нагрузку Й. Сказанное
поясняется рис. 37.

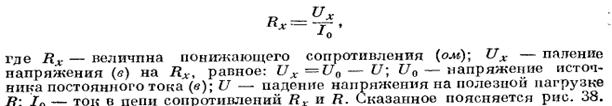

Расчет
понижающего сопротивления ведут по
формуле:
ЭКСПЛУАТАЦИЯ СОПРОТИВЛЕНИИ
Значительное
число неисправностей усилительных устройств происходит из-за выхода из строя
непроволочных сопротивлений. Так, например, сопротивление в цепи экранной
сетки лампы 6Ж7, на котором падает
до 200 в, в ряде случаев портится из-за выгорания токопроводящего слоя.
При смене
сопротивлений должно быть обращено внимание на:
а)
вели-, чину
сопротивления;
б)
допустимую мощность рассеяния;
в)
соблюдение правил пайки.
Величину
сопротивления определяют любым способом (мостиком, ламповым омметром, омметром
или меггером), но при этом следят, чтобы напряжение, подводимое к испытуемому
непроволочном> сопротивлению, не
превышало допустимого предела.
