Конструктивно
потенциометры имеют самое разнообразное устройство. В качестве
примера можно указать на регулятор громкости, сокращенно
обозначаемый
РГ. В
его задачу входит регулирование напряжения звуковой частоты, разви ваемого
предварительным каскадояб и подводимого к следующему каскаду. Этим самым
производится изменение уровня громкости на выходе
усилителя. В одном из конструктивных оформлений РГ
выполнен в виде проволочного сопротивления с отводами, каждый из которых
припаян к ламелям коллектора, но которым скользит ползун.
Вторым примером
может служить потенциометр средней точки, крайние концы
которого включаются в цепь накала электронной лампы, а движок соединяется с
землей.
Включение
реостата (схема А) и потенциометра (схема Б)
Конструктивно
потенциометр средней точки оформлен в виде фибровой полосы, на которую намотана
проволока с большим удельным сопротивлением; по проволоке скользитСКОЛЬЗИТ
движок.
МАРКИРОВКА
СОПРОТИВЛЕНИЙ

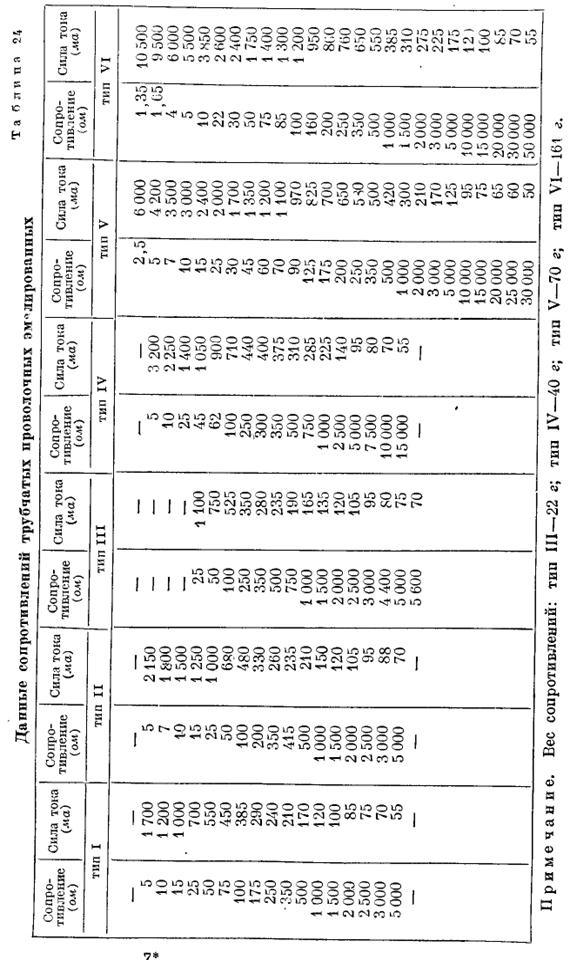

Все типы
сопротивлений, за исключением типа ТО, маркируются надписями на корпусе
сопротивления или лапке (для сопротивлений типа СС).
Для
сопротивлений типа ВС указывается: ВС-0,5-330 что означает: тип ВС; мощность
0,5 вт; величина
сопротивлений 330 ком; отклонение в %
.
Для
сопротивлений типа Омега (одинарной конструкции) указывается} Омега
47-Б-0.5-13, что расшифровывается так: тип; величина сопротивления; вид кривой;
мощность; длина оси в миллиметрах.
Для обозначения
величины непроволочнпго сопротивления типа ТО применяется окраска в разные
цвета корпуса сопротивления и одного из его концов, причем каждый цвет
соответствует определенной цифре.
Цвет корпуса
сопротивления (см. рис. 25) обозначает первую значащую цифру числа омов; цвет
окраски одного из концов корпуса — вторую значащую цифру величины
сопротивления, а цветным кружочком алЯ пояском
посередине корпуса помечается, сколько нулей следует после первых двух цифр
