В качестве основания для проволочного сопротивления выбран фарфор, так как, являясь хорошим изолятором, он не разрушается при значительном нагреве. Цилиндрическую форму фарфору придают для того, чтобы вызвать перемещение воздуха, способствующее охлаждению.

Сопротивления трубчатые проволочные эмалированные

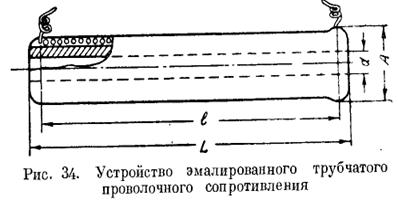

Сопротивления трубчатые проволочные эмалированные применяются в тех цепях усилителей, где требуется рассеяние достаточно большой мощности, и имеют следующее устройство: на фарфоровый цилиндр наматывается с определенным шагом намотки голая проволока с большим удель­ным сопротивлением. Сверху проволока сопротивления покрывается слоем жидкого стекла, которое предохраняет ее от внешних воздействий (рис. 34).

Сопротивления данного типа допускают значительную температуру нагрева. Благодаря этому сопротивления имеют малые габариты при боль­шой рассеянной мощности.

В табл. 24 приведены данные сопротивлений трубчатых проволочных эмалированных.

Переменные проволочные сопротивления

Переменные проволочные сопротивления применяются в качестве¹ а) реостатов; б) делителей напряжения или потенциометров.

Устройство реостатов аналогично устройству постоянных проволоч­ных сопротивлений с добавлением ползунка, свободно скользящего по виткам сопротивления (рис. 35).

Передвигая движок с (рис. 36, А), из­меняют величину сопротивления реостата, подключаемого концами а — в последовательно с источником напряжения и полезной нагрузкой Я.

Реостат, включенный клеммами «а» — «в» параллельно источнику напряжения и подсоединенный клеммами «с» — «в» к полезной нагрузке Д, используется как потенциометр или делитель напряжения (рис. 36, Б).

-

Ток источника, проходя по потенциометру, создает на нем падение напряжения. В зависимости от положения движка с, мы можем снять с потенциометра напряжение разной величины. Чем ближе к клемме а будет движок с, тем больше будет напряжение на полезной нагрузке.
