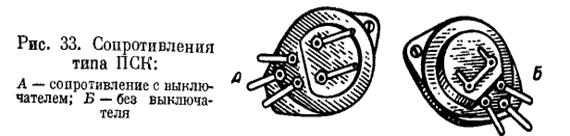

Сопротивления
типа ПСК (рис. 33) являются тонкослойными
сажевыми и имеют следующее устройство: сажевый слой нанесен на гетинаксовую
подковку, укрепленную в пластмассовый корпус. По подковке перемещается вогнутое
металлическое кольцо, которое соприкасается с проводящим сажевым слоем лишь в
той точке, в которой находится и это время шарик движка.
Сопротивления ПСК выпускались мощностью до 0,25 вт от 20 до 500 ком.
Сопротивления ПСК могут быть заменены сопротивлениями типа ВК, СПН или Омега.
По подковке
перемещается вогнутое металлическое кольцо, которое соприкасается с проводящим
сажевым слоем лишь в той точке, в которой находится и это время шарик движка.
Сопротивления ПСК выпускались мощностью до 0,25 вт от 20 до 500 ком.
Сопротивления ПСК могут быть заменены сопротивлениями типа ВК, СПН или Омега.
Классы точности
непроволочных сопротивлений и шкалы номинальных значений.
Общесоюзным стандартом ГОСТ-2825-45 предусматривается выпуск непронолочных
сопротивлений трех классов точности:
а) повышенной
точности с допуском ±5%;
б) нормальной
точности с допуском±10%;
в) пониженной
точности с доиуском±20%.
СОПРОТИВЛЕНИЯ ПРОВОЛОЧНЫЕ
Постоянные проволочные сопротивления
Постоянные
проволочные сопротивления применяются в основном в тех цепях, где требуется или
высокое постоянство величины сопротивления (например, добавочные сопротивления
к измерительному прибору) или значительная мощность рассеяния.
Постоянные
проволочные сопротивления имеют следующее устройство. На фарфоровый пустотелый
цилиндр, несколько отступя от края, нама- тывается голая
оксидированная проволока с большим удельным сопротивлением. Концы
этой проволоки поджимаются под хомутики, к которым потом присоединяются провода
схемы.
В некоторых
случаях (например, в реостатах Рустрата) голая проволока с большим
удельным сопротивлением наматывается на фарфоровое основание — цилиндр, виток к
витку вплотную. Чтобы предотвратить короткое замыкание соседних витков, через
проволоку перед намоткой пропускают электрический ток, вызывающий ее нагревание
до красного каления. Поверхность проволоки при атом покрывается окалиной-изолятором,
выдерживающим то малое напряжение, которое существует между соседними витками
проволочного сопротивления.
