По допустимой
мощности рассеяния сопротивления типа ВК выпускаются: а) с мощностью до 0,2 вт при иасп=200 в; б) с
мощностью до 0,4 вт при иисп=-350 в; в) с
мощностью до 1 вт при иисп=350
в.
Сопротивления

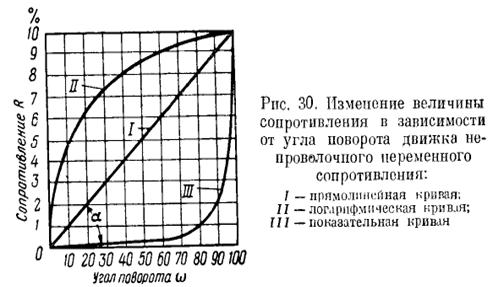

типа ВК выпускаются следующих значений: а) с линейной зависимостью от 2500 ом до 7,5 мгом; 6) с логарифмической
зависимостью от 1500 ом до 2 мгом; в) с
показательной зависимостью от 35 000 ом до 2 мгом.
По допустимой
мощности рассеяния сопротивления типа ВК выпускаются: а) с мощностью до 0,2 вт при иасп=200 в; б) с
мощностью до 0,4 вт при иисп=-350 в; в) с
мощностью до 1 вт при иисп=350
в.
Сопротивления
типа СПН являются тонкопленочными сажевыми
переменными

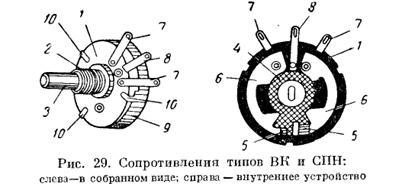

сопротивлениями и имеют устройство, аналогичное сопротивлению ВК.
В отличие от
сопротивлений типа ВК сопротивления тина СПН выпускаются только с линейной
зависимостью.
По значению
величин и допустимой мощности расееяния они аналогичны
сопротивлениям типа ВК.

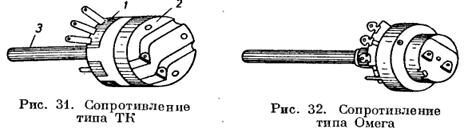

ССопротивления
типаТК (рис. 31) по своей конструкции отличаются от
сопротивлений типа ВК тем, что имеют выключатель сети 2,
укрепленный
на общей оси 3 и являющийся по
своему оформлению продолжением корпуса
1
переменного сопротивления.
Электрические
данные сопротивлений типа ТК аналогичны данным сопротивлений типа ВК.
Сопротивления
типа Омега (рис.32), являясь также переменными
тонкослойными сажевыми сопротивлениями, отличаются от сопротивлений типа ВК,
СПН и ТК малыми габаритами корпуса и большей длиной оси. Сопротивления типа
Омега выпускаются одиночные и сдвоенные. (В последнем случае имеется два
переменных сопротивления, изменение величины которых производится одновременно
поворотом общей оси.)
Электрические
данные (величины сопротивлений, мощность рассеяния и испытательные напряжения)
сопротивлений Омега аналогичны данным переменных сопротивлений типа ВК. Они
выпускаются с линейной, логарифмической и показательной зависимостями.
