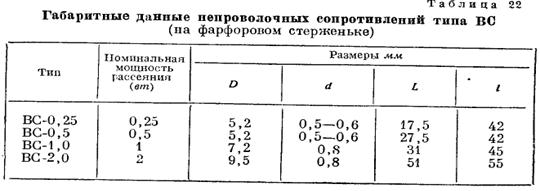

III классу
точности.
2. Среднее
значение коэфициента увлажнения после пребывания сопротивлений в камере с
относительной влажностью 95—98% при томпературе±40°С (±2°) в
течение
400 час. для величин;
а) до 1 мгом
— не свыше ± 6%;
б) свыше 1
мгом
— не свыше ±10%.
3. Коэфициент
старения после нагрузки сопротивлений в продолжение 100 час.
мощностью равной 150% — не свыше _-г4% .
4.Электродвижущая
сила шумов сопротивлений — не свыше 5 мкв.
Переменные непроволочные сопротивления
Сопротивления
типа ВК (рис. 29) являются тонкопленочными сажевыми
переменными
сопротивлениями и имеют следующее
устройство: на круглом основании 1,
сделанном из пластмассы, укреплена нтулка- фланец 2,
сквозь которую проходит ось 3.
На один из двух концов оси 3 (выступающей
наружу) надевается ручка, а на другой (внутри кожуха 9) — гетинаксовая
пластинка 4. На этой
пластинке защгёпле'на металлическая щетка 3,
составленная из отдельных проволочек, плотно прилегающих н проводящему
сажевому слою сопротивления. Сажевый слой нанесеа на подковку 6 и образует с
металлической щеткой надежный электрический контакт. От проводящего слоя с
обоих концов подковки 6
выведены контактные пластинки-лепестки 7.
От металлической щетки 5 сделан вывод 8.
При вращении оси 3 гетинаксовая
пластинка 4 перемещается и,
следовательно,
изменяется длина проводящего пути, т. е. величина сопротивления.
Вся система
сопротивления заключена в металлический кожух 9, закрепленный
на основании 1 с помощью
отгибающихся лапок 10.
К лепесткам 7 и 8
способом горячей пайки подпаиваются
провода схемы.
Сопротивления
типа ВК характеризуются линейной, логарифмической и показательной зависимостями
величины сопротивления от угла поворота. Вид кривых показан на рис. 30*.
Сопротивления
типа ВК выпускаются следующих значений: а) с линейной
зависимостью от 2500 ом до 7,5 мгом; 6) с
логарифмической зависимостью от 1500 ом до 2 мгом; в) с
показательной зависимостью от 35 000 ом до 2 мгом.
