-Емкость
конденсаторов фильтра выпрямителя колеблется от 1 до 500 мкф. В качестве
конденсаторов фильтров высоковольтного выпрямителя могут бытьприменены
высоковольтные электролитические (КЭ-1а-450-10/М-У и аналогичные) или бумажные
(КБГ-МН-600-1±20% и аналогичные).
В
низковольтных выпрямителях (например, газотронных) обычно применяются
низковольтные электролитические конденсаторы типа КЭ-150- 500/М-VI и
аналогичные. К конденсаторам фильтра предъявляют требования величины емкости,
рабочего и испытательного напряжения (для бумажных) или тока утечки (для
электролитических).

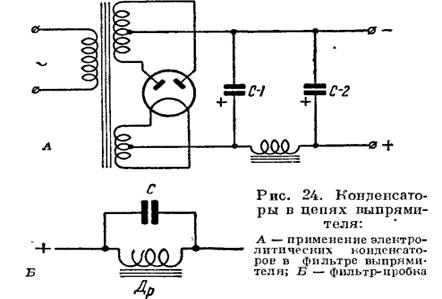

На рис. 24, В
приведена схема фильтр-пробки, которая нашла широкое применение во многих
усилительных устройствах.
Контур
фильтр-пробки, составленный из дросселя и конденсатора, настраивают на частоту
в 100 гц, для которой
сопротивление этого контура чрезвычайно велико. В результате улучшается
фильтрация и резко снижается фон. Конденсатор фильтр-пробки
обычно берется бумажного типа (КБГ-М2-400-0,25±20% и аналогичный). Его емкость
0,25—0,5мкф (в зависимости
от типа дросселя).
ЭКСПЛУАТАЦИЯ
КОНДЕНСАТОРОВ
Основным
правилом эксплуатации конденсаторов является соблюдение режимаусилительных
устройств.
Конденсаторы
могут выйти из строя по следующим причинам: а) из-за форсированного режима,
когда к конденсатору подводят напряжение выше его рабочего; б) из-за
возрастания тока утечки; в) из-за перегрева конденсатора при неправильной пайке
(припаивают провода мовтажа схемы слишком близко к корпусу конденсатора,
нарушая правила) или при расположении его близко к нагревающимся деталям
устройства.
СОПРОТИВЛЕНИЯ
Омическое
сопротивление как элемент схемы усилительного устройства встречается почти во
всех цепях устройства. Посредством омических сопротивлений в усилителях
осуществляется: 1) связь каскадов между собой; 2) деление напряжения; 3)
автоматическое смещение и т. д.
