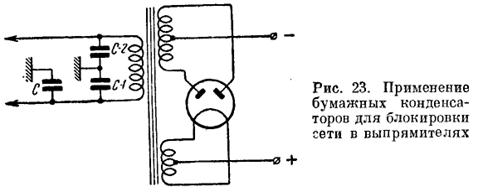

блокировочные конденсаторы (на рис. 23—С, С-1 и С-2), которые
защищают работу усилительного устройства от высокочастотных (радиопередача) и
низкочастотных (например, наводки трансляционной линии) помех. В некоторых
случаях эти конденсаторы снижают фоч переменного тока, прослушиваемый в громкоговорителях.
в)
блокировочные конденсаторы (на рис. 23—С, С-1 и С-2), которые
защищают работу усилительного устройства от высокочастотных (радиопередача) и
низкочастотных (например, наводки трансляционной линии) помех. В некоторых
случаях эти конденсаторы снижают фоч переменного тока, прослушиваемый в
громкоговорителях.
Конденсаторы
развязывающих фильтров предназначаются для обеспечения стабильной работы
усилителей путем устранения паразитных связей между каскадами за счет большого
внутреннего сопротивления кенотронного выпрямителя. Одновременно
они выполняют роль добавочных сглаживающих ячеек фильтра, снижая общий фон (на
рис.22—С-5). К конденсаторам
развязывающих фильтров предъявляют следующие требования: их емкость должна быть
от 1 до 10 мкф, рабочее
напряжение порядка 260—450 в (не ниже
напряжения кенотронного выпрямителя). В качестве конденсаторов развязывающих
фильтроч
могут быть примсноны: бумажные (МКВ-260-1 ±20% и аналогичные) или высоковольт-
ные электролитические (КЭ-1 а-450-10/М-У и аналогичные).
Конденсаторы
фильтров выпрямителей предназначаются для сглаживания пульсаций выпрямленного
тока.
На рис. 24, А
приведена схема кенотронного выпрямителя, в фильтре которого наряду с дросселем
применены конденсаторы С-1 и С-2.
Емкость
конденсаторов фильтра выпрямителя колеблется от 1 до 500 мкф. В качестве
конденсаторов фильтров высоковольтного выпрямителя могут бытьприменены
высоковольтные электролитические (КЭ-1а-450-10/М-У и аналогичные) или бумажные
(КБГ-МН-600-1±20% и аналогичные).
В низковольтных
выпрямителях (например, газотронных) обычно применяются
низковольтные электролитические конденсаторы типа КЭ-150- 500/М-VI и
аналогичные. К конденсаторам фильтра предъявляют требования величины емкости,
рабочего и испытательного напряжения (для бумажных) или тока утечки (для
электролитических).
