1А-13 потребляют 5 а при                                               25 в

18.    Напряжение пульсации на

обмотках возбуждения головок 1А-13

от номинального значения.........                                    не болое 2%

19.    Габариты стойки 50У-4 .......                                       1 680x495x556 мм

20.    Вес стойки 50У-4 .................                                        130 кг

Фотокаскад 80У-3

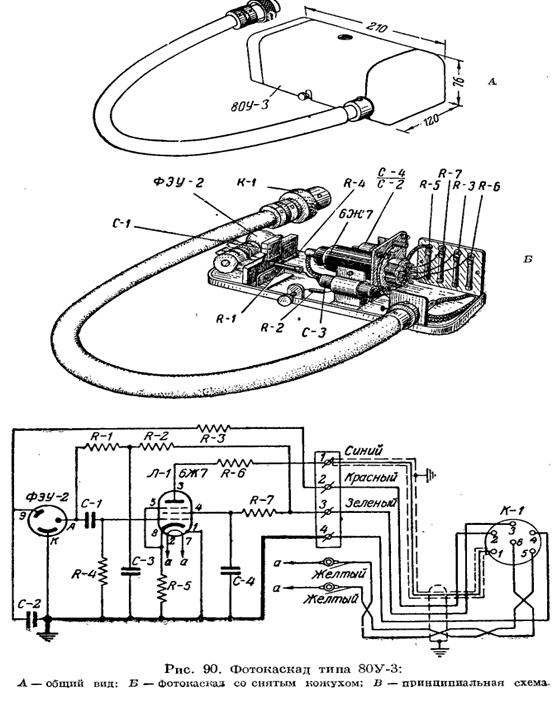

Фотокаскад типа 80У-3 (рис. 90), примененный в КЗВТ-З, имеет следующие отличительные особенности:

1.                  Применение однокаскадного фотоэлектронного умножителя ФЭУ-2 (чувствительностью не менее 400 мка/лм), который располагается в непосредственной близости от управляющей.сетки электронной лампы 6Ж7Б.

Это исключает применение малоемкостных гибких шлангов, которые вызывают спад частотной характеристики на высоких частотах.

2.                  Применение входного сопротивления большой величины (0,6 мгом) и лампы просвечивания 5 а 10 в, что позволило получить сигнал в 200 мв, обеспечивающий качественное воспроизведение цветных фонограмм.

Применение внутрикаскадной отрицательной обратной связи по току при глубине до 7 <96, что позволило избежать искажений даже при возможной перегрузке

3.                  фотокаскада. Это может иметь место при фонограммах с повышенной отдачей и неправильной установке установочного регулятора.

Это исключает применение малоемкостных гибких шлангов, которые вызывают спад частотной характеристики на высоких частотах.

1.                        Применение входного сопротивления большой величины (0,6 мгом) и лампы просвечивания 5 а 10 в, что позволило получить сигнал в 200 мв, обеспечивающий качественное воспроизведение цветных фонограмм.
