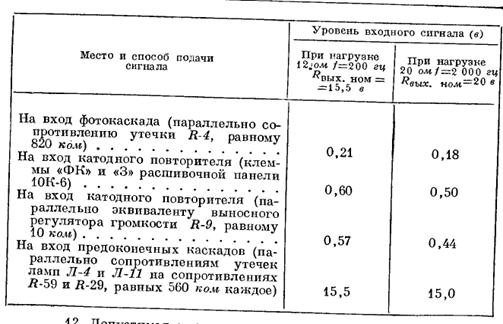

в) номинальные уровни
сигнала
на входе каскадов усилительного тракта
КЗВТ-З имеют следующие значения:
12. Допустимая
емкость линии между
фотокаскадом 80У-3 и
основным
усилителем................................ .
до 3 000 мкмкф
13. Полная
глубина регулирования
уровня сигнала сдвоенным
регулятором
громкости....................................
55 дб
14. Уровень
сигнала на входе фотокаскада
изменяется:
а) регулятором
напряжения (имеет
6 ступеней регулирования)
1.
Допустимая емкость линии между
фотокаскадом 80У-3 и
основным
усилителем................................ .
до 3 ООО мкмкф
1.
Полная глубина регулирования
уровня сигнала сдвоенным
регулятором
громкости....................................
55 дб
1.
Уровень сигнала на входе
фотокаскада
изменяется:
а) регулятором
напряжения (имеет
6 ступеней регулирования)
на эмиттере
ФЭУ-2.................. 15 дб
б) регулятором
на входе катодного
повторителя (имеет 14
ступеней
регулирования) . . 40 дб
15. Лампа
просвечивания
потребляет 5 а
при 10 в
16. Напряжение
пульсации на лампе
просвечивания от номинального
значения..................................... 0,5 %
17.
Обмотки
возбуждения головок
