1.
Применение внутрикаскадной
отрицательной обратной связи по току при глубине до 7 <96, что позволило избежать
искажений даже при возможной перегрузке фотокаскада. Это может иметь место при
фонограммах с повышенной отдачей и неправильной установке установочного
регулятора.
Малая нагрузка лампы 6Ж7 позволяет также
применение любого экранированного провода длиной до 15 м при емкости до 3000 мкмкф
для соединения фотокаскада со входом
основного усилителя.
Конструктивно фотокаскад 80У-3 оформлен
в виде панели, на которой смонтированы все детали схемы и установлены
электронная лампа 6Ж7 (Л-1)
и фотоэлектронный умножитель ФЭУ-2.
На основании панели фотокаскада (с
наружной стороны) укреплена текстолитовая панель, которая изолирует фотокаскад
80У-3 от кинопроектора КПТ-1. В правой части панели фотокаскада имеется фланец,
в котором закреплен один конец гибкого шланга. На другом конце шланга имеется
переходная колодка, которая вставляется в колодку на переходной коробке 10К-8.

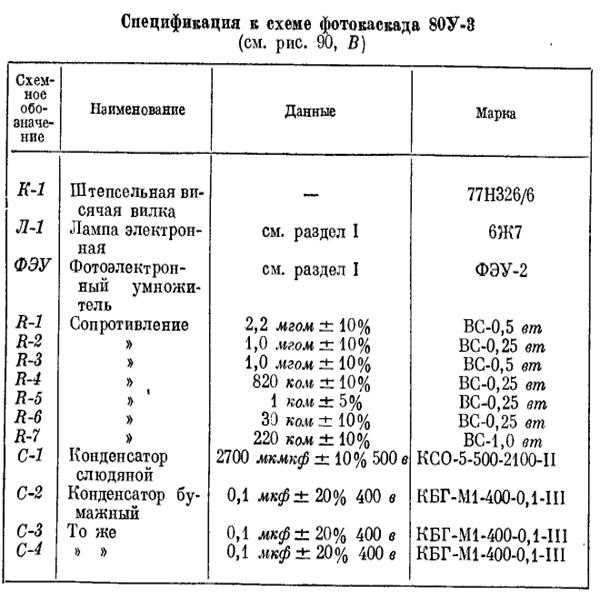

Фотокаскад 80У-3 собран по
реостатно-емкостной схеме и работает на лампе 6Ж7 (Л-1) в пентодном соединении (см. рис.
90, В).
Схема входа фотокаскада 80У-3 — с
разделением постоянной и переменной составляющих тока фотоэлектронного
умножителя. Нагрузочным сопротивлением фотоэлектронного умножителя служат
сопротивления Д-1
(напряжение сигнала с него подается через переходной конденсатор С-1) и В-4.
В фотокаскаде 80У-3 применено
сопротивление нагрузки Д-1
(малой величины) электронной лампы 6Ж7 (Л-1), которое смонтировано в основном
усилителе стойки 50У- 4. Для того чтобы пентод 6Ж7 (Л-1)
при малой анодной нагрузке не вносил искажений, в
каждом фотокаскаде носледовательно с сопротивлением Л-1 (стойки 50У-4)
применено по добавочному сопротивлению Д-6,
не меняющему усиления каскада.
