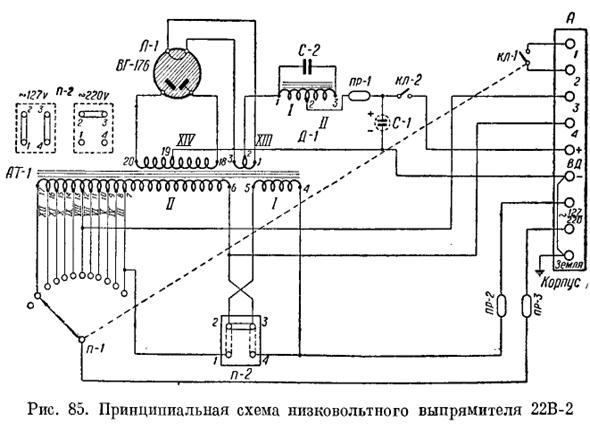

Автотрансформатор АТ-1 может быть подключен к сети с
напряжением 85—135 в
и 170—220 в.
Низковольтный газотрон ВГ4 (ВГ-176) (Л-1) питается: накал от обмотки XIII,
а аноды от обмотки XIV автотрансформатора. Схема газотронного выпрямителя —
двухполупериодная. Фильтр — с емкостью С-1
и
с дросселем Д-1,
настроенным емкостью С-2.
Выключатель КЛ-2
служит для выключения питания возбуждения громкоговорителей, что необходимо,
когда эти громкоговорители питаются от резервного выпрямителя 22 В-2.
В цепи сети и «+» выпрямленного
напряжения применены предохранители.
Пульт регулятора громкости 60К-1
В пультах регуляторов громкости всех
типов стационарных усилительных устройств, за исключением КЗВТ-1 и КЗВТ-2,
потенциометр регулятора громкости устанавливается в пульте. В КЗВТ-1 и КЗВТ-2
потенциометр регулятора громкости вынесен из пульта на стойку для того, чтобы
избежать наводок на линию регулятора громкости, исключить влияние емкости
соединительной линии и в результате получить высокие электроакустические данные
комплекта (малый уровень помех, хорошие частотные характеристики).

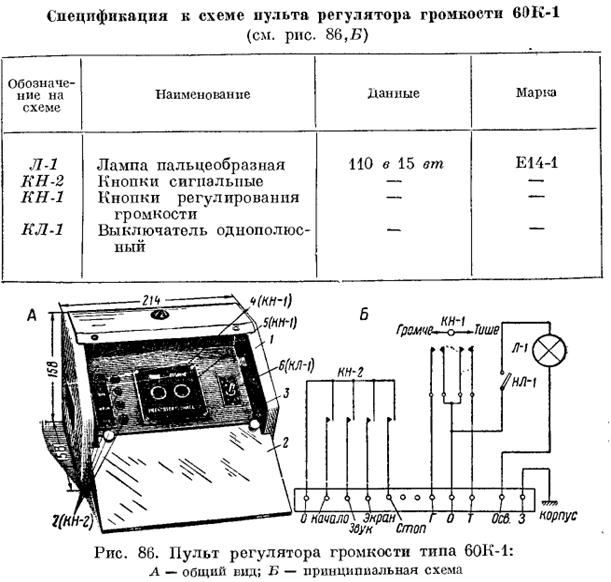

Пульт регулятора громкости 60К-1 (рис.
86) внешне похож на пульт 6К-16 комплектов КУСУ-46. Однако регулятор громкости
в пульте 60К-1 отсутствует, и на его месте на панели 3
укреплены кнопки КН-1
(4
и 5),
с
помощью которых замыкается цепь питания электродвигателя, приводящего во
вращение регулятор громкости, смонтированный на панели управления 6К-52 стойки
50У-1. Кроме кнопок КН-1,
на цанели 3
смонтированы выключатель освещения КЛ-1
6
и кнопки сигнализации КН-2 7. Указанные
детали вместе с панелью 3
заключены в кожух 1
с откидывающейся крышкой 2.
Схема пульта 60К-1 проста и пояснений не
требует-
Радиомикрофонный блок 7ШП-1
Наряду с основным назначением комплектов
КЗВТ — воспроизводить звук с фонограммы кипофильмов, эти комплекты позволяют
воспроизводить звук с граммпластинки, от микрофона и радиоприемника.
