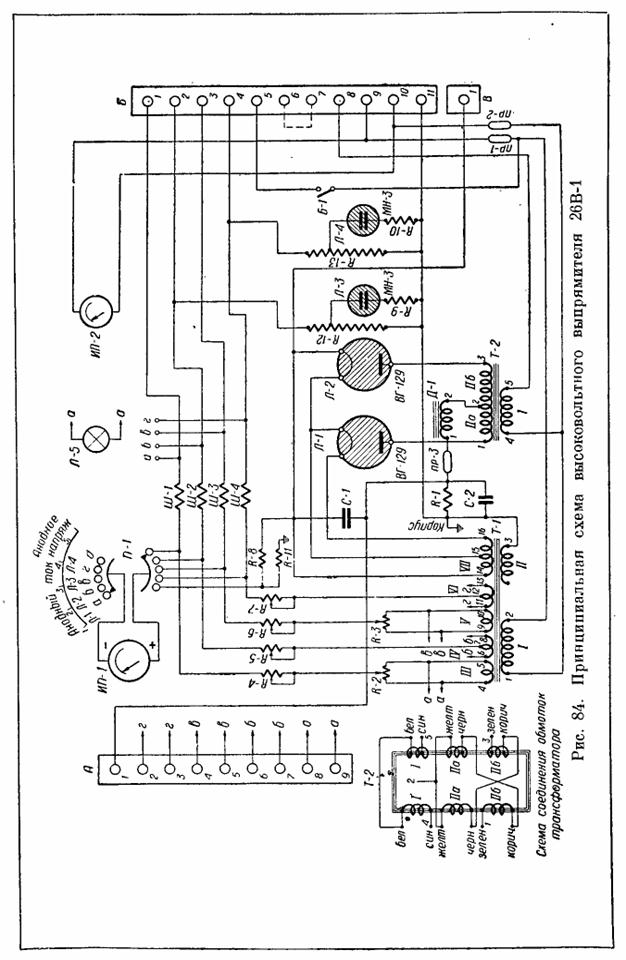

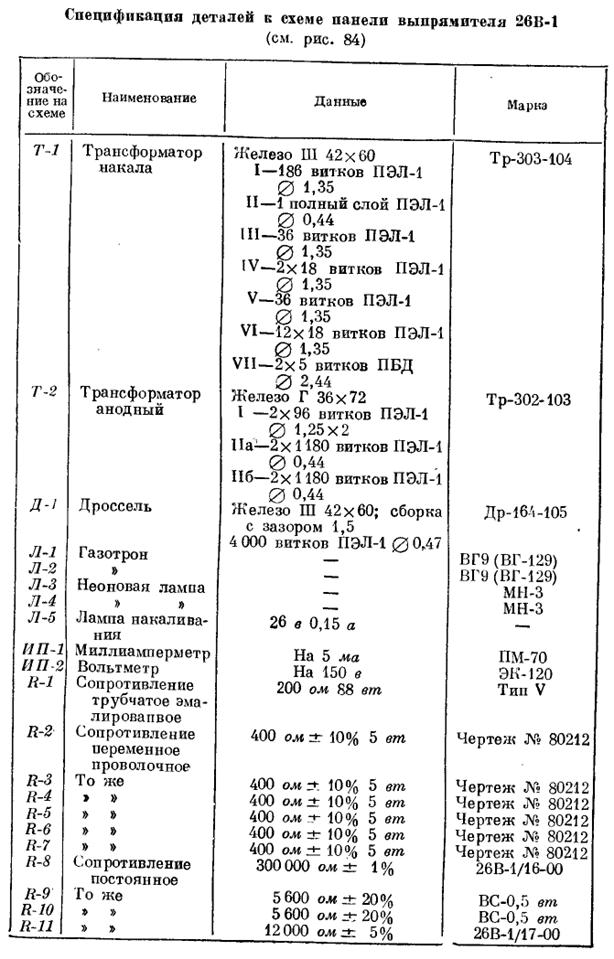

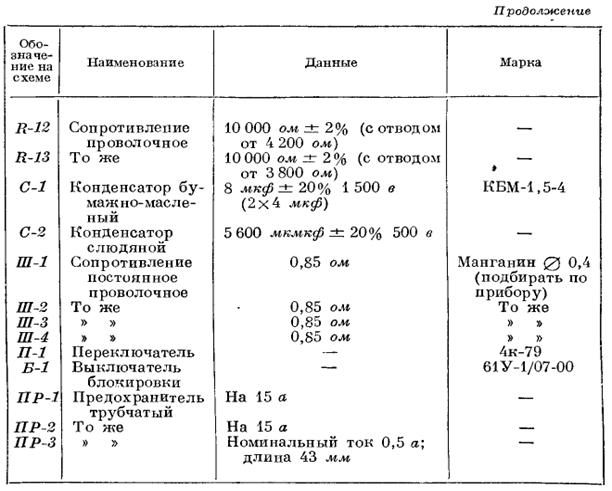

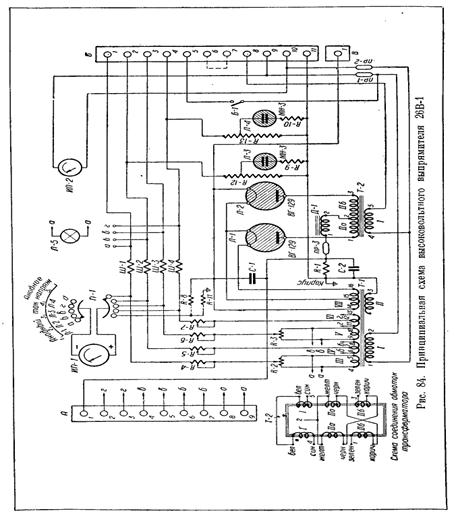

Анодный ток каждой лампы М-470

(Переключатель П-1 в положении

«Анодный ток» Л-1, Л-2, Л-3 и Л-4)                                95—100 ма

Общий выпрямленный ток выпрямителя

26В-1 ................................................                                    380—400 ма

Напряжение анод—катод ламп*М-470 . . .                      950—960 в

Напряжение на сопротивлении смещения Д-1                70-80 в

Панель низковольтного выпрямителя 22В-2

Панель низковольтпого выпрямителя 22В-2, схема которого показана на рис. 85, предназначена для питания: а) выпрямленным током четырех головок (1А-13—2 щт. и 2А-8—2 шт.) двухполосных громкоговорителей ЗОА-2; б) переменным током с напряжением 110 в панелей 26В-1.

Карта режимов панели 22В-2

(в паузе)

Напряжение питающей сети ....            127 или 220 в

Мощность, потребляемая от сети

(при включенной аппаратуре) . .                                      1 150 вт

Напряжение на выходе автотрансформатора

 (контакты 3 и 4 наколодке А)                                           110 в

Напряжение анод—катод ВГ4(ВГ-176)                                       2x46 в

Напряжение, накала ВГ4 (ВГ-176) .                                                         2,5 в

Выпрямленное напряжение на выходе

фильтра при включенной нагрузке

(на конденсаторе С-1) .                                                                   28 в

То же при выключенной нагрузке .                                             40 в

Ток нагрузки •....                                                         4,5 а

Напряжение пульсаций на выходе

фильтра (на С-1).........................                                        до 0,6 в (2%)

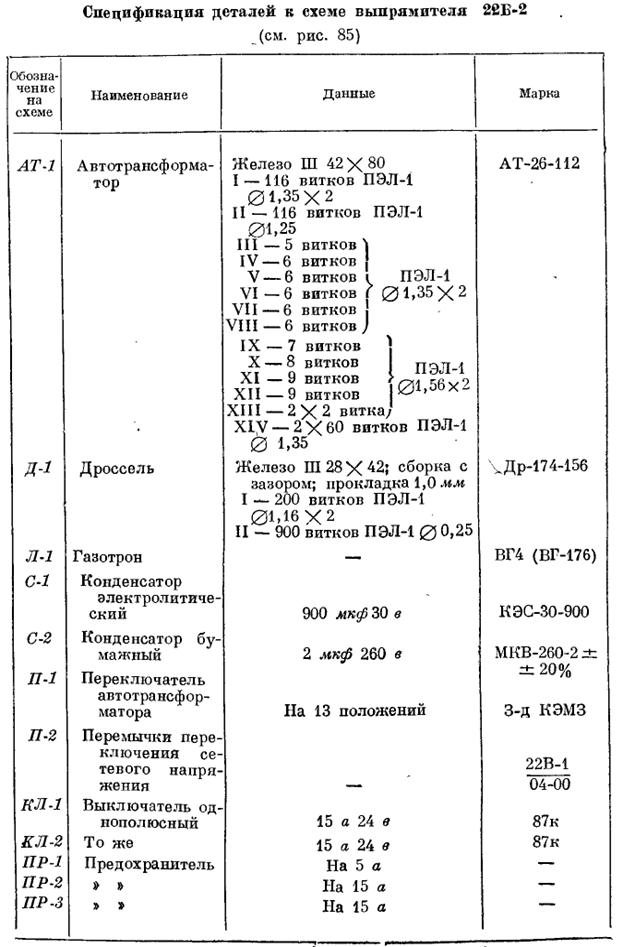

Спецификация деталей к схеме выпрямителя 22В-2 (см. рис. 85}

Автотрансформатор АТ-1 имеет секционированную первичную обмотку, которая переключается ручным переключателем П-1, жестко связанным с выключателем КЛ-1, включающим сетевую обмотку анодного трансформатора папели 26В-1.
