Так как в комплекте КЗВТ наряду с
основным трактом усилительного устройства имеется и резервный, то во время
работы основного тракта на кино резервный может обслуживать фойе, сад и другие
подсобные помещения музыкой и радиопередачами.

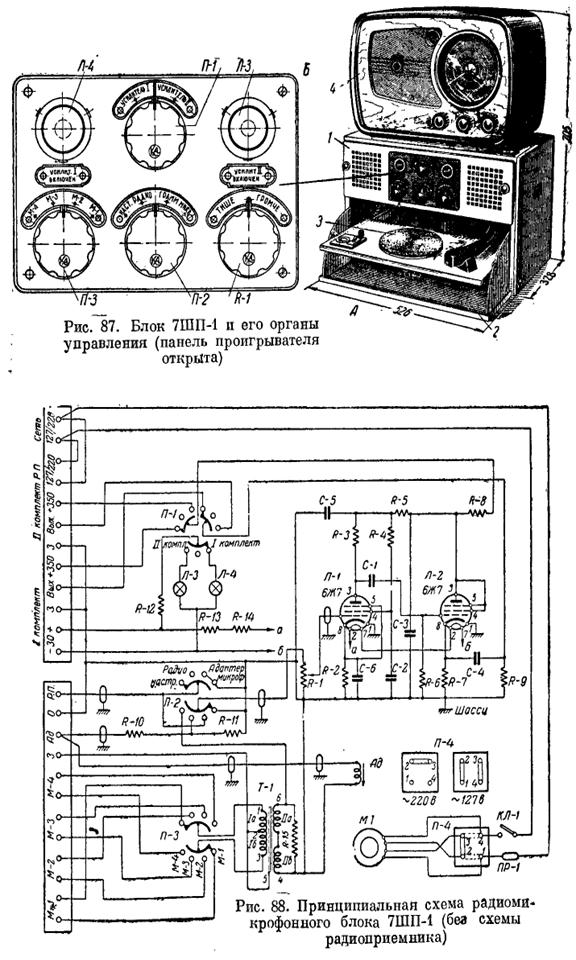

На рис. 87 показаны: 1
— радиомикрофонный блок 7ІЇЇП-1, у
которого открыта панель 2
проигрывателя 3. На блоке
установлен радиоприемник 4.

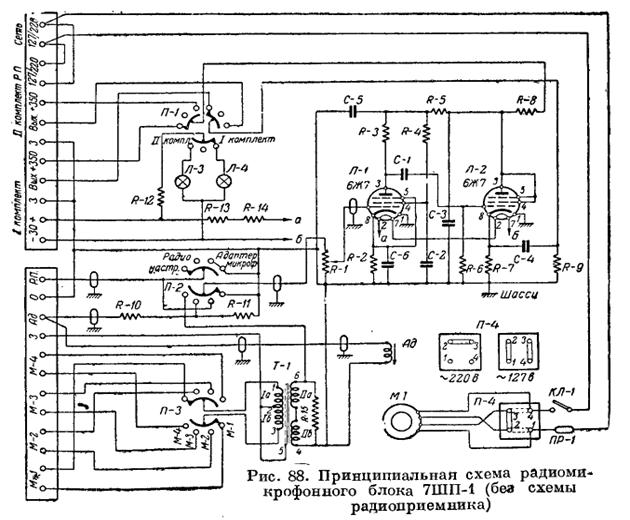

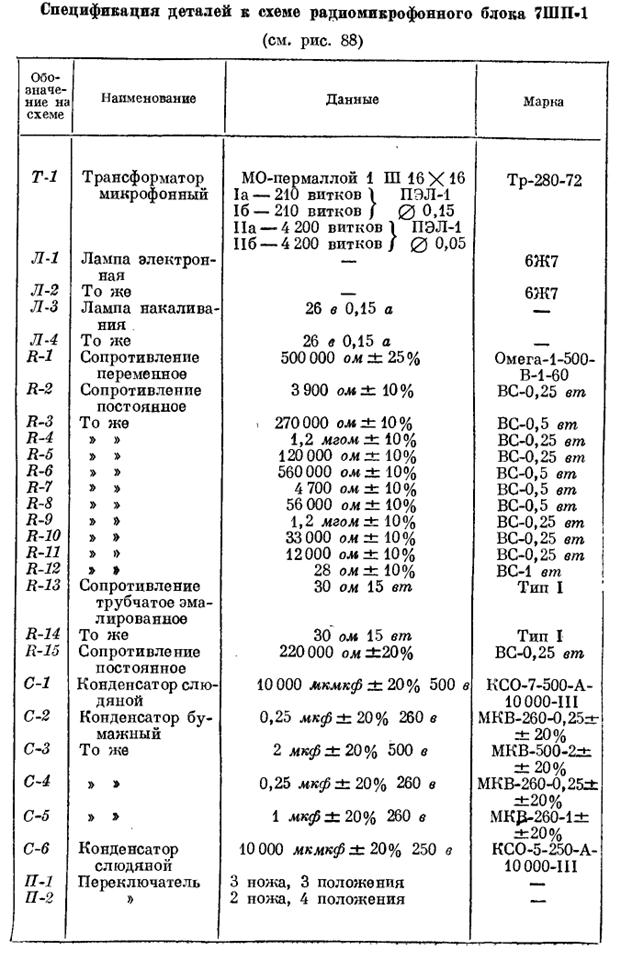

На рис. 88 изображена принципиальная
схема блока 7ІЇЇП-1, из которой
видно, что в блоке замонтирован двухкаскадный микрофонный усилитель, первый
каскад которого собран по реостатной схеме и работает на лампе 6Ж7 (Л-1)
в пситодном соединении. Второй каскад также собран на ламио 6Ж7 (Л-2)
в триодном соединении и работает на линию. Так как емкость линии между блоком
7ШП-1 и стойками 50У-1 может иметь значительную величину, то для уменьшения
частотных искажений выходное сопротивление взято всего в 4,7 ком.
Это сопротивление Л-7 включено в цепь-
катода лампы Л-2 и выполняет
наряду с функциями выходного сопротивления функции сопротивления
автоматического смещения. В этом каскаде имеет место глубокая отрицательная
связь по току, которая снижает искажения, делая их практически незаметными.
С целью снижения помех накалы ламп Л-1 и Л-2 питаются постоянным током от
низковольтного газотронного выпрямителя 22 В-1, а их анодные цепи от
выпрямителя 25В-1 стоек 50У-1.
В блоке 71ПП-1 имеется три
переключателя.
Переключатель П-1 переключает
выход микрофоштого усилителя и его анодные цепи на одну или другую стойку
50У-1. Одновременно переключаются сигнальные лампы Л-3
и Л-4, указывающие,
какой усилитель той или иной стойки 50У-1 в данный момент включен. (Лампы Л-3
и Л-4 питаются от
выпрямителя 22В-1 через добавочное сопротивление 11-12).
Переключатель П-2
служит для подачи на вход микрофонного усилителя сигнала от одного из трех
первоисточников сигнала и имеет четыре положения:
а) «Наст.»— когда вход
микрофонного усилителя замкнут накоротко. В этом случае ведется настройка
приемника;
