Напряжение питания стойки 60У-1 подводится непосредственно от сети к клеммам (обозначенным 127/220 «) плато А панелей низковольтных выпрямителей 22В-2.

Остановимся более подробно на панелях стойки 60У-1.

Панель оконечного усилителя 61У-1

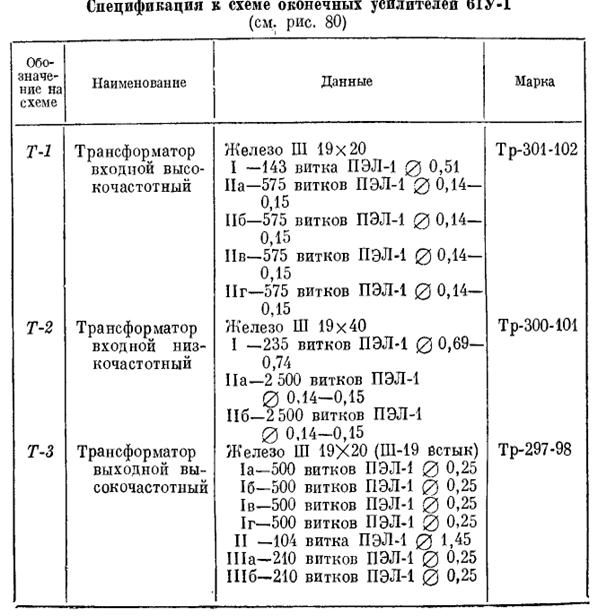

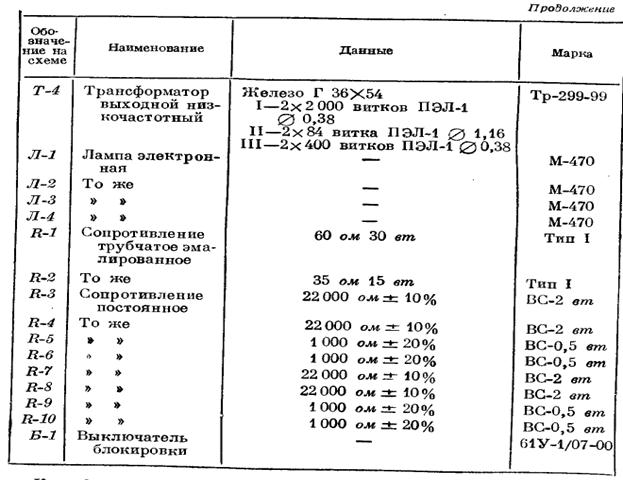

Панель усилителя 61У-1 (рис. 80) состоит из двух двухполосных каналов—высокой и низкой частоты. Оба канала собраны по двухтактной схеме на трансформаторах и работают на лампах М-470 по две лампы в каждом плече.

К особенностям схемы следует отнести:

а)         охват каждого каскада канала отрицательной обратной связью, которая подается со специальных обмоток III выходных трансформаторов Т-3 и Т-4 в цепь катода каждой лампы М-470;

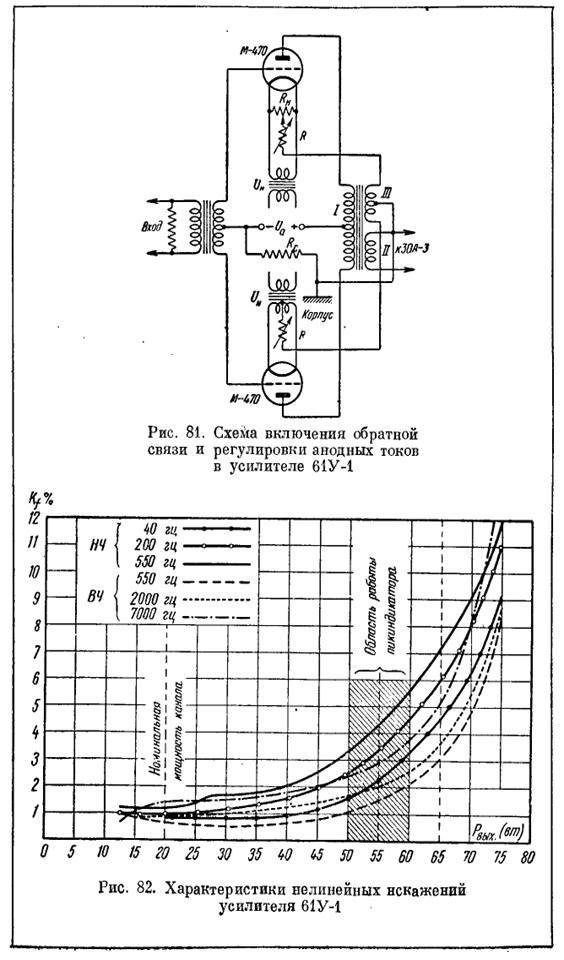

б)         наличие переменных сопротивлений Л (рис. 81), с помощью которых

имеется возможность .уравнять токи ламп М-470 в каждом плече схемы даже и в том случае, когда эти две лампы имеют разброс по величинам анодного тока (лампы дорогие, а поэтому подбирать их обычным способом по току невозможно);

в)         наличие блокировки, которая обесточивает панель и момент открывания лицевой крышки и тем самым исключает поражения током киномеханика (в цепях панели имеется анодное напряжение до 1000 в);

г)         ряд деталей схемы (сопротивления Л-1, Л-2, Л-3, Л-4, Д-5, Д-6' и др.) вынесены на панель высоковольтного выпрямителя 26В-1;

д)         для более стабильной работы каскадов канала и для согласования входного сопротивления усилителя 61У-1 с выходом 51У-1 применены сопротивления Л-1—Л Ю.

Конструктивно панель оконечного усилителя 61У-1 оформлена однотипно с другими панелями. К особенностям конструкции следует отнести блокировку цепи питания, о которой упоминалось выше.

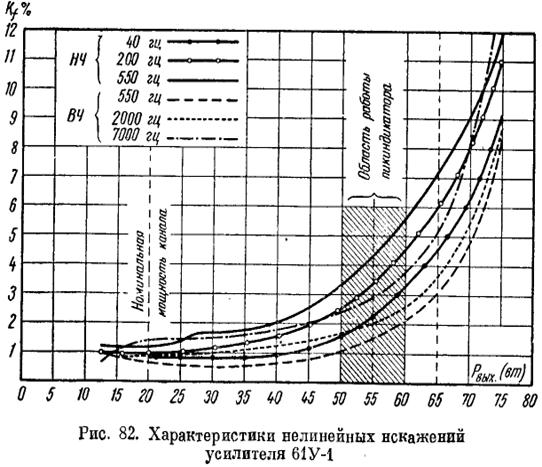

Электроакустические и прочие

анные усилителя 61У-1

Частота разделения.......                                                     550 ± 50 гц

Номинальная выходная мощность

при напряжении на входе тракта
