Ток
нагрузки 4,5
а
Напряжение
пульсаций на выходе
фильтра......................................
до 0,6 ? (2%)

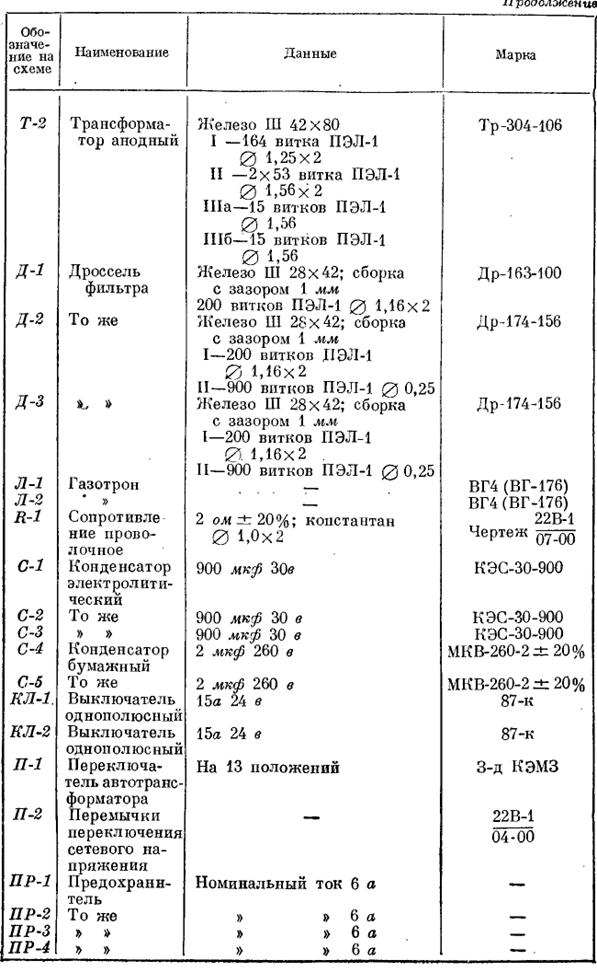

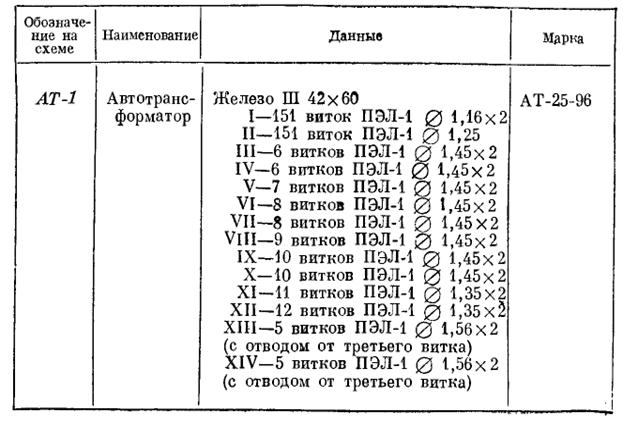

Спецификация деталей
в схеме
низковольтного выпрямителя 22В-1 (см. рис. 77)
Расшивочная панель 10К-1
Расшивочная панель
10К-1
расположена в нижней части стойки 50У-1. Расположение клемм на расщивочном
плато и их обозначение приведено на рис. 61.
4
Стойка двухполосных 40-ваттных
усилителей 60У-1
На

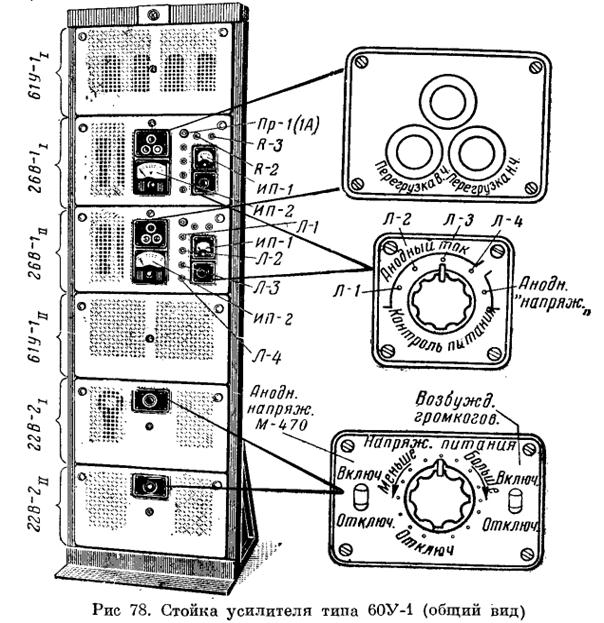

стойке типа 60У-1 смонтированы следующие панели (рис. 78):

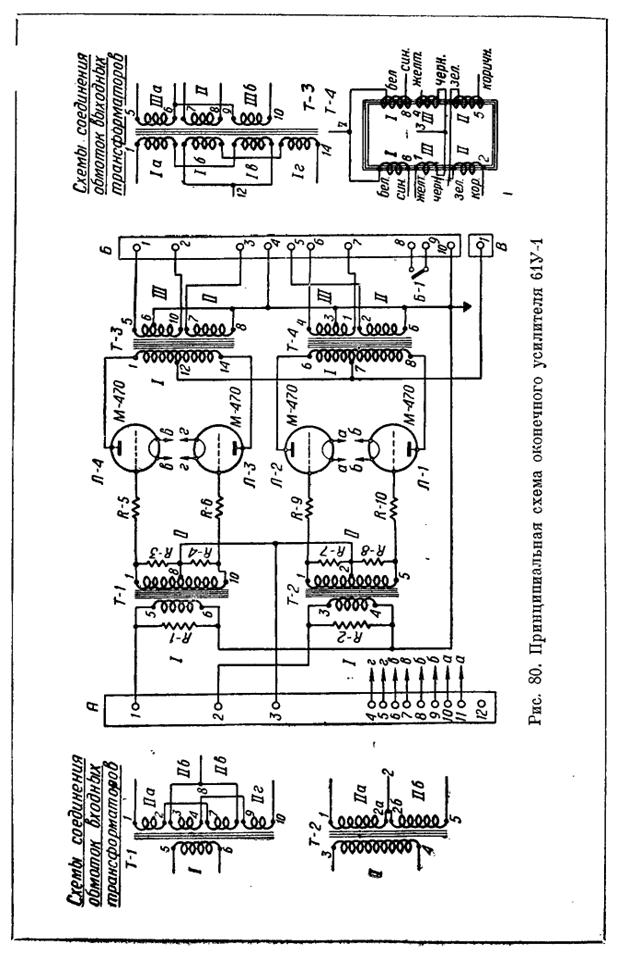

1. Панель
оконечного усилителя 61У-1 (I комплект).
2. Панель
высоковольтног выпрямителя 26В-1 (I комплект).
3. Панель
высоковольтного выпрямителя 26В-1 (II комплект).
4. Панель
оконечного усилителя 61У-1 (II комплект).
5. Панель
низковольтного выпрямителя 22В-2 (I комплект).
6. Панель низковольтного
выпрямителя 22В-2 (II комплект).
Конструктивно стойка 60У-1 однотипна со
стойкой 50У-1. Ее панели имеют устройство, аналогичное панелям стойки 50У-1, и
закрываются съемными крышками-
Отдельные панели стойки 60У-1 соединены
между собой с помощью проводов, связанных в два жгута, уложенных вдоль
вертикальных уголков рамы стойки внутри их.

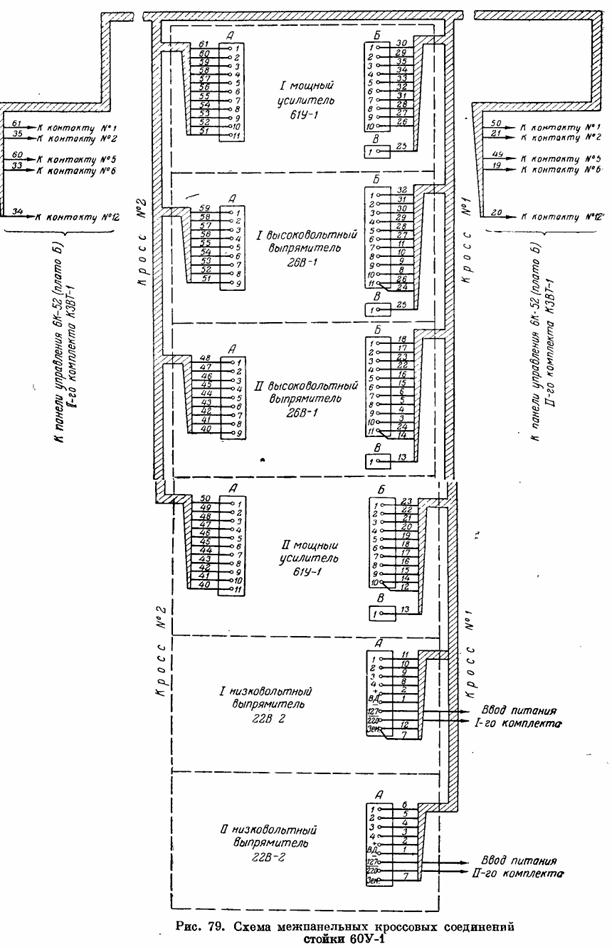

На рис. 79 дана схема межпанельных
соединений стойки 60У-1 комплекта КЗ ВТ-2.
Соединительные линии, выполненные в виде
кроссов усилительного устройства КЗВТ-2, подсоединяются непосредственно к
лепесткам плато В панелей управления 6К-52 стоек 50У-1. Каждый провод кросса
имеет номер, соответствующий номеру на плато.
Кроссы стойки 60У-1 выходят в верхней ее
части и перекидываются непосредственно на стойки 50У-1, которые устанавливаются
с боков стойки 60У-1, вплотную к ней.
