80У-1+51У-1+61У-1,                                                           равная 90±5 мв:

а)         низкочастотного канала на

частоте 200 гц....................                                                  20 вт

б)         высокочастотного канала на

частоте 2 000 гц.................                                                  20 вт

Пиковая мощность.............                                                не менее 100 вт,

Коэфициент нелинейных искажений (рис. 82):

а)         при номинальной мощности в

диапазоне частот 40—10Ю 000 гц                                                не выше 2%

б)         при пиковой мощности .         ...    до 4%

Воспроизводимая полоса частот

усилителя 61У-1 совместно с

усилителем 51У-1 и двумя включенными

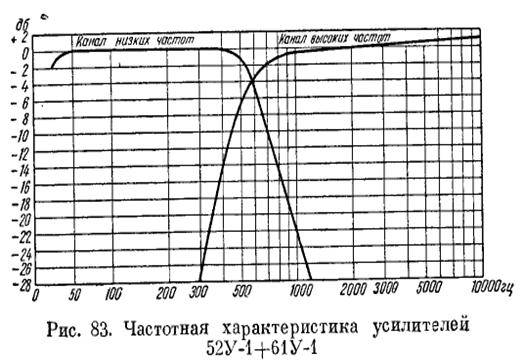

фотокаскадами 80У-1 (рис. 83)                                         40—10 000 гц

Отклонение частотной характеристики

на граничпых частотах . .                                                  до 1,5 дб

Уровень помех тракта 61У-1 + 51У-1 +

+80У-1 (2 шт.) относительно номинального

 выходного уровня . .                                                         не выше—60 дб

Сопротивление нагрузки, при подключении

которой гарантируется номинальная мощность:

а)         для низкочастотного канала .                                12 ом

б)         для высокочастотного канала .                              20 ом

Панель высоковольтного выпрямителя 26В-1

Панель высоковольтного выпрямителя 26В-1 (рис. 84) предназначена для питания анодных и накальных цепей оконечного усилителя 61У-1.

Высоковольтный выпрямитель 26В-1 собран по двухполупериодной схеме и работает на ртутных газотронах типа ВГ9 (ВГ-129) (Л-1 и Л-2). Для сглаживания пульсаций применен Г-образный фильтр, составленный из дросселя Д-1 и емкости С-1.

Питание нитей накалов газотронов и их анодов производится от отдельных трансформаторов Т-1 (накальный) и Т-2 (повышающий), которые включаются специальным рубильником, установленным на панели низковольтного выпрямителя 22В-2, включающим всегда сначала трансформатор Т-1, а затем Т-2. Выключение производится в обратной последовательности. Этим предохраняются газотроны ВГ9 (ВГ-129) от порчи.
