При нормальной
плотности прямого тока (40 ма!см*)
падение напряжения на селеновом вентиле (шайбе) составляет 1—1,4 в.
Нормальной
плотности обратного тока (4 ма/см2)
для селенового вентиля (шайбы) соответствует обратное напряжение 20—25 в.
Если к цепи
(рис. 1 раздела III), состоящей из селенового вентиля В
и
сопротивления нагрузки Ла
последовательно подключить источник переменного тока Тр,
то в ньому потечет пульсирующий ток (см. рис. 2 раздела III), создающий на
нагрузке пульсирующее напряжение. Разобранная схема носит название схемы
однополупериодного выпрямления.
Однако в
практике такие схемы применяются редко, так как они дают ток со значительными

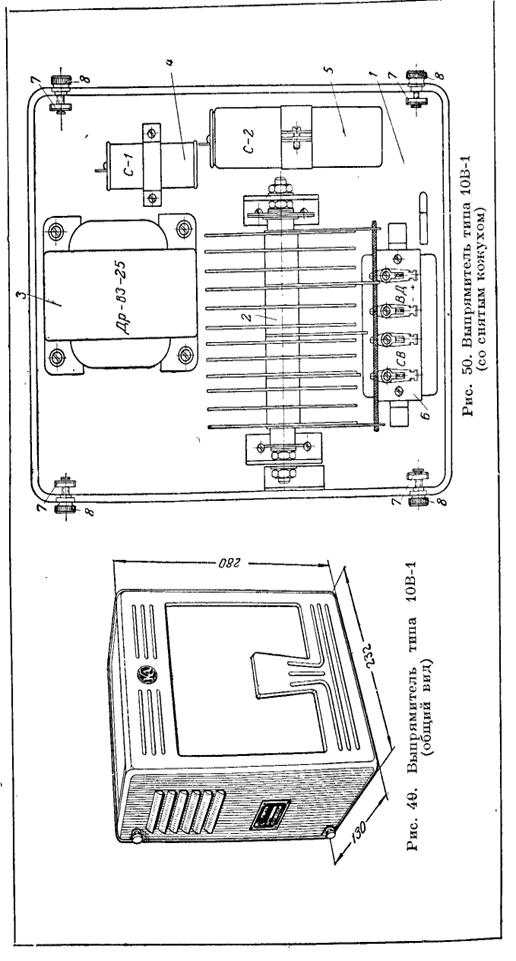

пульсациями. Наиболее широкое применение, и в частности в выпрямителе 10В-1,

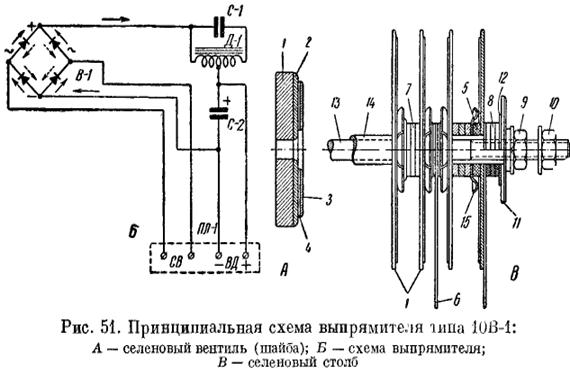

нашла схема с «выпрямляющим мостом», которая приведена на рис 51 В.
Переменный ток,
подведенный к клеммам СВ, подается к
плечам моста В-1, обозначенным
знакомств. Выпрямленный селеновыми вентилями ток проходит в направлении
сплошных стрелок (пунктирными стрелками обозначено направление обратного тока).
В плюс выпрямленного нанряжения для сглаживания пульсаций включен дроссель Д-1,
зашунтированный емкостью С-1. Контур,
составленный обмоткой дросселя Д-1
и емкостью С-1, настроен на
основную частоту пульсаций (100 гц).
На основной частоте пульсаций образуется резонанс токов, и сопротивление такого
контура для пульсаций тока сильно возрастает. Для уменьшения емкости
конденсатора С-1 он включен по
автотрансформаторной схеме к концам дросселя Д-1.
Для уменьшения пульсаций применен электролитический конденсатор, нключенный
между «-)-» и «—». На рис. 51,В он обозначен через С-2.
Обмотки возбуждения головок громкоговорителей подключаются к клеммам-лепесткам
«—ВД+», установленным на плато ПЛ-1.
В связи с тем,
что в практических условиях селеновый выпрямитель должен давать настоянный ток
с напряжением до 28 в при токе до 2,5
а (как в 10В-1), то ограничиться применением в каждом плече моста только по
одному нентилю нельзя. В этом случае он оказался бы пробитым. Поэтому
отдельные вентили собираются в так называемые селеновые столбы. Каждый
селеновый столб имеет устройство, показанное на рис. 51, В,
где
1
— селеновые вентили (элементы); 5
— изоляционные шайбы; в — выводные
шинки; 1 — дистанционные
шайбы; 8 к 12 — шайбы
концевой изоляции; 9 — стяжные
гайки; 10 — установочные
гайки; 11 — шильдик (с
обозначением типа и др.); 13 — стальная
шпилька; 14 — трубка; 15—*
контактные
шайбы.
