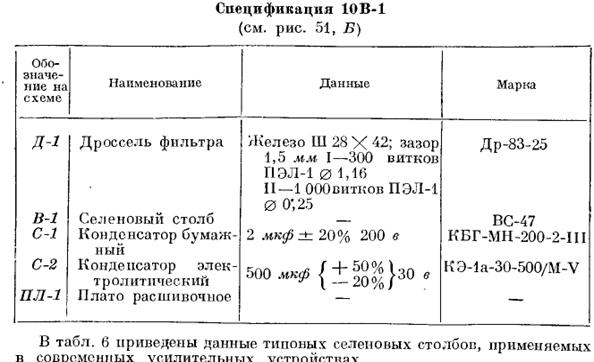

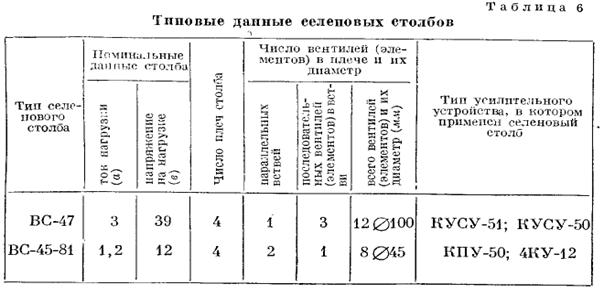

Основными
достоипстнами селеновых выпрямителей следует считать: 1) длительный срок
службы; 2) простоту в обращении и необязательность наблюдения при работе; 3)
возможность работы при температуре до 75°С;
4)
механическую
прочность.
Основной
недостаток селеновых выпрямителей — выход из строя при коротком замыкании.
Переходная коробка 10К-4
Переходная
коробка 10К-4 предназначается для: а) быстрого переключения гибких шлангов
фотоэлектронных умножителей кинопроекторов с одного комплекта КУСУ-51 на
другой; б) одновременного подключения к усилителю любых двух из трех
кинопроекторов; в) подбора одинакового
уровня
громкости звуковоспроизведения при работе с двух постов, когда их
фотоэлектронные умножители имеют различную чувствительность.

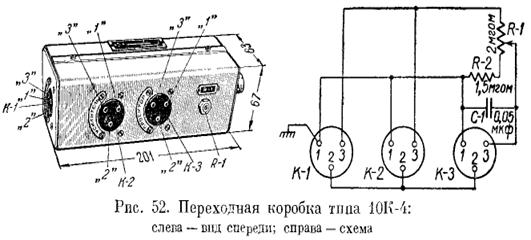

На рис. 52
приведены общий вид и принципиальная схема 10К-4.
Поскольку
переходная коробка 10К-4 по своей конструкции напоминает переходную коробку
10К-3, укажем лишь на то, что в этой коробке в трехгнездную колодку К-1 вставляются
штырьки висячей колодки гибкого шланга 5К-85, подсоединенного к левому
кинопроектору.
В
трехгнездную колодку К-2 вставляются
штырьки висячей колодки гибкого шланга 5К-73, подсоединенного к входу усилителя
70У-1, а в колодку К-3 вставляется
висячая колодка гибкого шланга 5К-84 среднего или правого кинопроектора.
Из схемы рис.
52 видно, что в цепи колодки К-3 имеется
переменное сопротивление Я-1, с помощью
которого может быть изменено напряжение в пределах от 170 до 70 в на
эмиттере'фотоэлектронного умножителя, т. е. изменена его чувствительность.
Поскольку
переходная коробка 10К-4 по своей конструкции напоминает переходную коробку
10К-3, укажем лишь на то, что в этой коробке в трехгнездную колодку К-1 вставляются
штырьки висячей колодки гибкого шланга 5К-85, подсоединенного к левому
кинопроектору.
