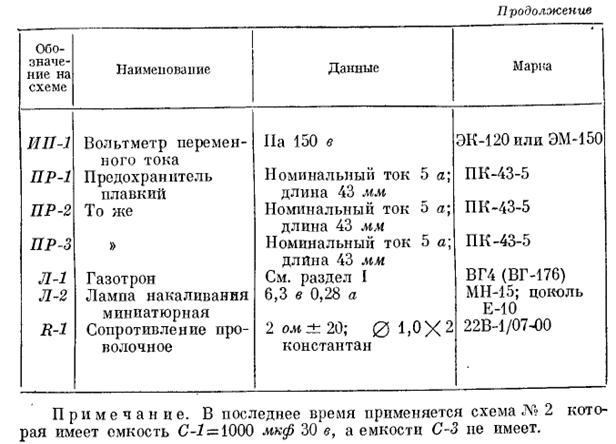

Габариты шкафа с
учетом выступающих
деталей.................... 432
х 403 х 241
Вес щкафа
выпрямителя 22В-3 .
Номинальное
напряжение, которое
должен
показывать вольтметр 110 в

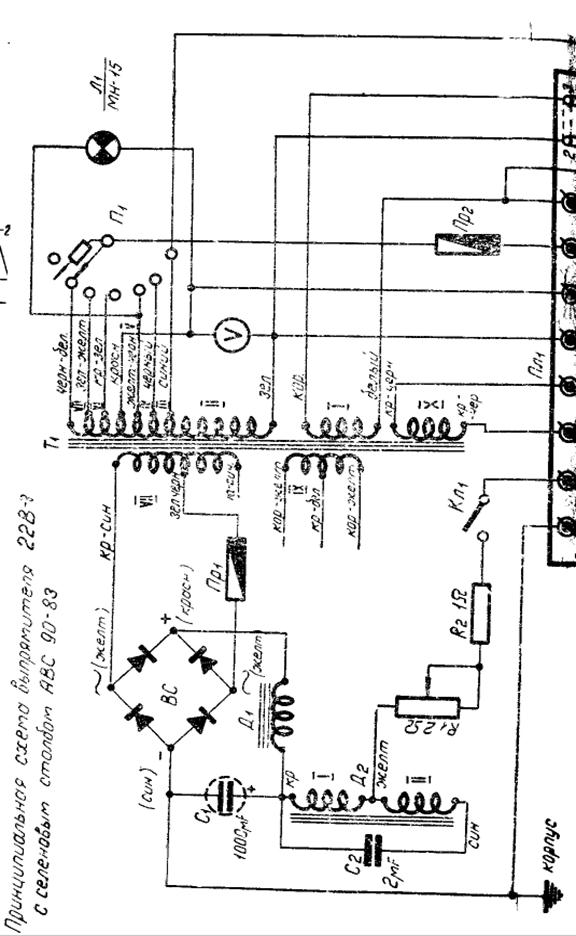

На рис. 48
показано расположение деталей внутри шасси выпрямителя 22В-3-
Выпрямитель селеновый 10В-1

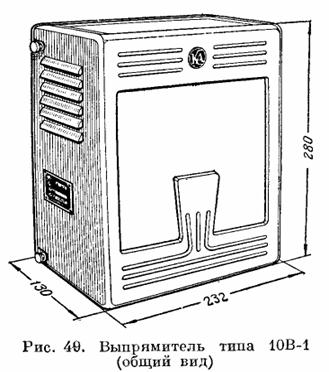

Выпрямитель
10В-1 (рис. 49) предназначен для питания обмоток возбуждения громкоговорителей,
входящих в комплект усилительного устройства типа КУСУ-51. В данном случае он
питает обмотки возбуждения головок 1А-13 громкоговорителей типа ЗОА-З (2 щт.).
Селеновый
выпрямитель типа 10В-1 имеет следующее устройство: на низком металлическом
основании 1 (рис. 50),
имеющем габариты 232 X Х280 мм,
установлены: селеновый столб 2,
дроссель фильтра <? (Др-83-25), бумажный конденсатор С-1
4,
электролитический конденсатор С-2 5, плато
6
с клеммами-лепестками и металлические угольники 7,
в которые ввернуты металлические барашки 8.
С помощью этих барашков крепится съемный кожух.
Кратко поясним
устройство селеновых столбов и прежде всего устройство вентилей (шайб,
элементов), являющихся их основпой деталью.
Вентиль
селенового столба имеет следующее устройство (рис. 51): на железный или
алюминиевый диск 1 (рис. 51, А)
с одной стороны нанесен тонкий слой 2 аморфного селена, образующий с этим
диском надежный электрический контакт. Сверху селев покрыт катодным сплавом 3
(сплав олова, висмута и кадмия). Диск 1
служит одним полюсом — анодом, а вторым полюсом — катодом — служит катодный
сплав 3.
Изготовленный
таким способом вентиль подвергается электрической формовке — к его электродам
подводится постоянный ток, напряжение которого постепенно повышается. При этом
плюс постоянного тока подводится к аноду вентиля, а минус — к катоду. Спустя
некоторый промежуток времени между катодным сплавом и слоем селена образуется
тончайший «запирающий слой» 4,
и вентиль начинает хорошо проводить ток в одном направлении («прямой ток») и
плохо—в обратном направлении («обратный ток»).
