Выпрямитель типа 22В-3 внешне конструктивно оформлен однотипно с выпрямителем типа 1В-46 (см. рис. 25) и имеет те же габариты.

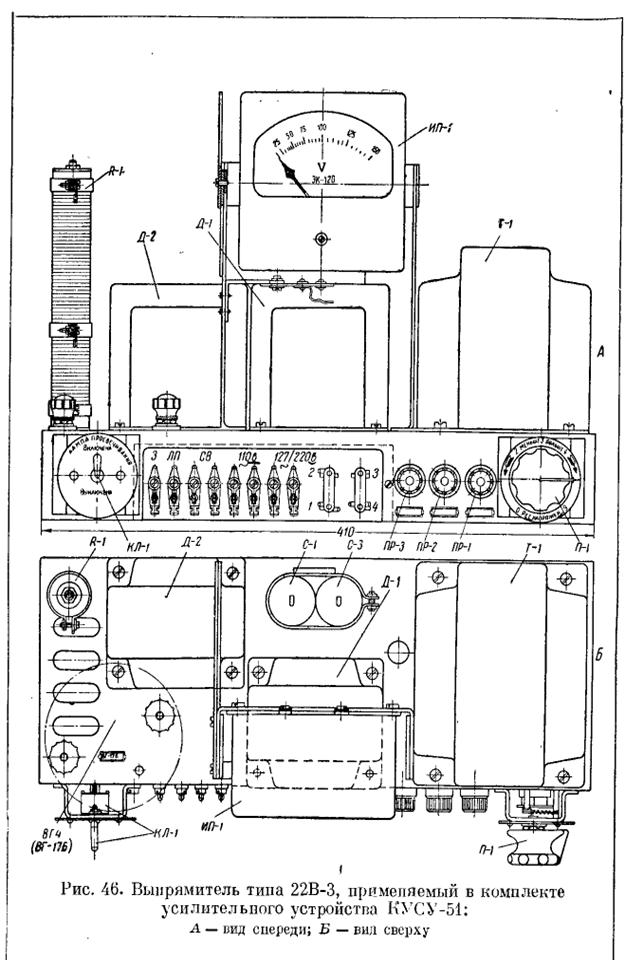

На рис. 46 показано расположение деталей на шасси выпрямителе типа 22 В-3.

Если сравнить эти два рисунка, то видно, что выпрямитель 22 В-3 отличается от выпрямителя 1Н-46 следующим:

а)         вместо предохранителей Бозе применены предохранители торцового типа;

б)         на расшивочном плато введены добавочные клеэдмы-леиестки «СВ», назначение которых пояснено ниже;

в)         отсутствует лепесток «ВД»;

г)         применены иные моточные детали,

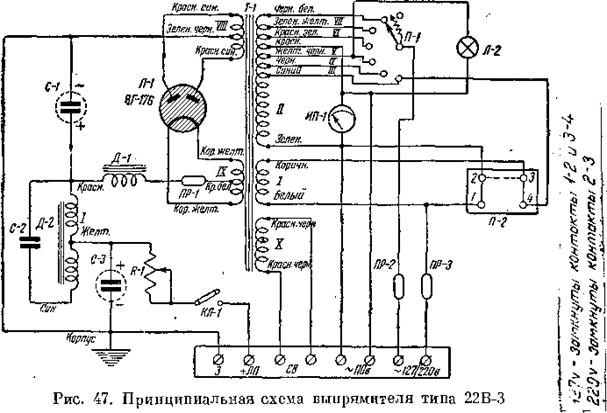

Принципиальная схема (рис. 47) выпрямителя типа 22В-3 имеет следующие особенности по сравнению со схемой выпрямителя 1В-46:

а)         силовой трансформатор Т-1 (Тр-369-200) имеет дополнительную обмотку X, предназначенную для питания селенового столба селенового выпрямителя 10В-1, подсоединяемого к клеммам-лепесткам «СВ»;

б)         низковольтный газотрон (ВГ-176) в схеме выпрямителя 22 В-3 питает только лампу просвечивания, подсоединяемую к клеммам-лепесткам «+ЛП» и «3». В связи с тем, что применена новая лампа просвечивания, которая потребляет ток 5 а при 10 в, использовать газотронный выпрямитель и для питания возбуждения головок громкоговорителей в данном случае не представляется возможным (с газотрона можно снять ток не выше 6 а);

в)         вместо одного конденсатора емкостью в 1 ООО мкф применены два конденсатора С-1 и С-2, включенные до и после обмотки I дросселя Д-2 (Др-183-201);

г)         данные деталей выпрямителя типа 22 В-3 значительно отличаются от данных ныпрямителя 1В-46 (см. спецификацию к рис. 47.)

Основные технические показатели 22В-3

Напряжение питания переменного

тока с . частотой 50 гц                                            85 – 135 и 170 – 220 в

Общая потребляемая мощность                             около 400 вт
