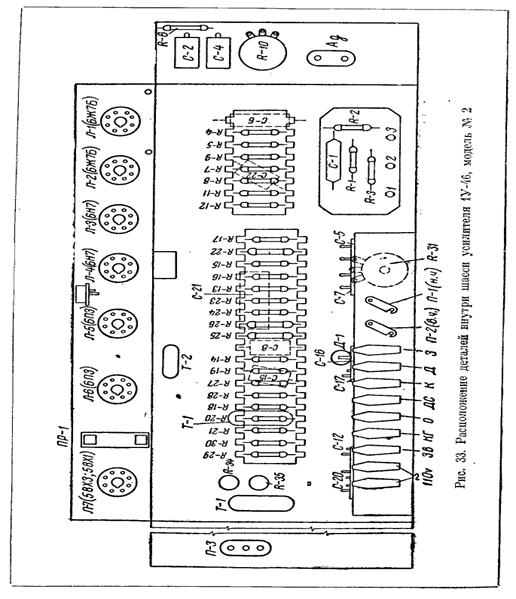

Выпрямитель
1В-46 (схема № 5)

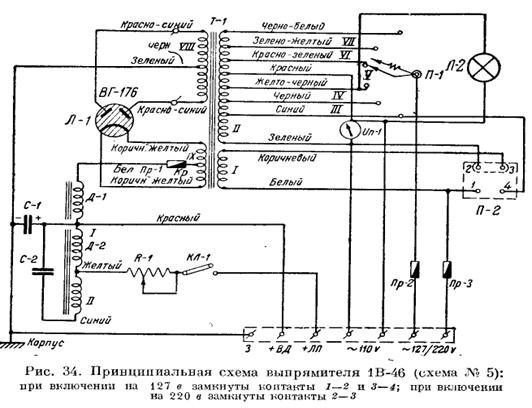

Выпрямитель имеет
принципиальную схему (рис. 34), аналогичную выпрямителям 1В-45 и 1В-46
(схема № 3) и описанную выше (см. рис. 11).
Выпрямители

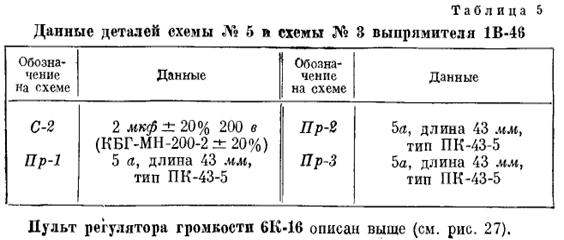

1В-46, собранные по схемам № 5 и № 3, по конструкции однотипны и отличаются
лишь данными некоторых деталей (табл. 5).
Переходная
коробка 10К-3
Переходная

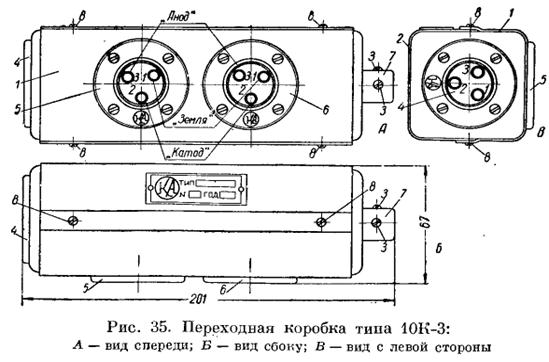

коробка типа 10К-3 (рис. 35) предназначена для коммутации входной цепи
усилителя 1У-46. Она имеет металлическое дно в форме скобы «С» и укрепляется на
деревянную розетку, которая пропитана изоляционным составом и закреплена на
передней стене киноаппаратной. Ко дну 2 привертывается с помощью винтов 8
металлическая крышка 1.
На крышке 1 укреплены
две переходные колодки с утопленными гнездами (по три гнезда на каждой
колодке). Левая колодка 5
предназначена для включения висячей колодки гибкого соединительного шланга типа
5К-73 (длиной 0,6 м),
закрепляемого на усилителе, а правая колодка 6 предназначена
для включения висячей колодки гибкого соединительного шланга типа 5К-74 (длиной
0,6 м),
закрепляемого в патрубке фотоячейки кинопроектора КПТ-1 или СПК-26 среднего или
правого поста.
На левой
боковине укреплена колодка 4, в которую
включается висячая колодка гибкого шланга типа 5К-75 (длиной 1,7 м),
закрепляемого в патрубке фотоячейки кинопроектора КПТ-1 или СКП-26 левого
поста.
На правой
боковине укреплен патрубок 7. В этот
патрубок вставляется втулка конца гибкого шланга типа 5К-75 (длиной 1,7 м) от второго
комплекта КУСУ-48.
Переходная коробка 10К-3
Переходная
коробка типа 10К-3 (рис. 35) предназначена для коммутации входной
цепи усилителя 1У-46. Она имеет металлическое дно в форме скобы «С» и
укрепляется на деревянную розетку, которая пропитана изоляционным
составом и закреплена на передней стене киноаппаратной. Ко дну 2 привертывается
с помощью винтов 8
металлическая крышка 1.
