усилителя
1У-46 в усилителе 1У-46, модель № 2 применено три лепестка, к которым припаиваются
концы гибкого шланга фотоэлемента типа 5К-73, закрепляе- МО го со стороны
усилителя. При этом конец «Анод» гибкого шланга припаивается к лепестку «3»,
конец «Катод» шланга — к лепестку «2», а провод «Земля» — к лепестку «1».
Указанные лепестки установлены на входном плато, которое, как и в усилителе
1У-46, тщательно экранируется съемным металлическим экраном. Провода гибкого
шланга типа 5К-73 фотоэлемента (длиной 0,6 м) подпаиваются
к лепесткам с помощью припоя ЦОС-40.
Для нормальной работы усилителя 1У-46, модель № 2
необходимо, чтобы оболочка металлического гибкого шланга не касалась корпуса
усилителя, т. е. была изолирована от него. Для этого гибкий шланг обертывают
полоской прессшпана, пропитанного парафином, и укрепляют скобой к корпусу
усилителя.
Принципиальная
схема № 5 усилителя 1У-46 модель № 2 отличается от схемы № 3 усилителя 1У-46
следующим:
1)
на
входе установлены вместо колодок лепестки, обозначенные цифрами «1» (земля),

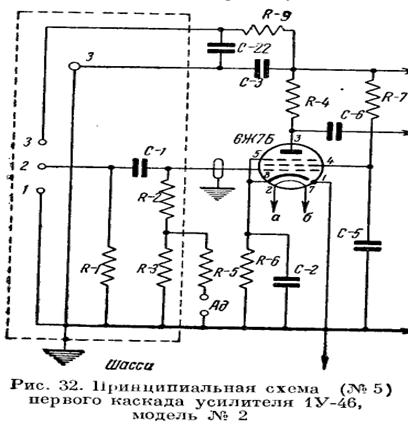

«2» (катод) и «3» (анод). На рис. 32 показан первый каскад усилителя 1У-46,
модель № 2;
2)
данные

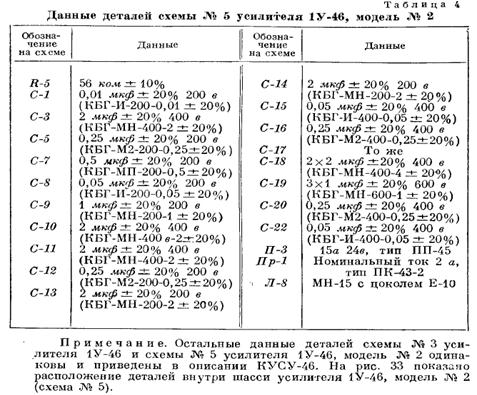

ряда деталей имеют иную величину (табл. 4)
Примечание. Остальные
данные деталей схемы № 3 усилителя 1У-46 и схемы № 5 усилителя 1У-46, модель №
2 одинаковы и приведены в описании КУСУ-46. На рис. 33 показано расположение
деталей внутри шасси усилителя 1У-46, модель № 2 (схема № 5).
Выпрямитель 1В-46 (схема № 5)
Выпрямитель
имеет принципиальную схему (рис. 34), аналогичную выпрямителям 1В-45 и 1В-46
(схема № 3) и описанную выше (см. рис. И). Выпрямители 1В-46, собранные по
схемам № 5 и № 3, по конструкции однотипны и отличаются лишь данными некоторых
деталей (табл. 5).
