Втулка конца
гибкого шланга 5К-75 стопорится с помощью винтов 3. Все гнезда обозначенные
цифрами «1» (земля), «2» (катод) и «3» (анод), колодок 4, S и 6 соединены
между собой.
Переходная
коробка типа 10К-3 устанавливается под своим усилителем 1У-46, над которым
крепится выпрямитель 1В-46.
Гибкие шланги
типов 5К-75, SK-74 и 5К-73
описаны в разделе VII.
Схемы соединеиия
КУСУ-48. Один комплект КУСУ-48 соединяют по схеме рис. 36; два комплекта — по
схеме рис. 37.
На крышке 1 укреплены
две переходные колодки с утопленными гнездами (по три
гнезда на каждой колодке). Левая колодка 5
предназначена для включения висячей колодки гибкого соединительного шланга типа
5К-73 (длиной 0,6 м),
закрепляемого на усилителе, а правая колодка 6 предназначена
для включения висячей колодки гибкого соединительного шланга типа 5К-74 (длиной
0,6 м),
закрепляемого в патрубке фотоячейки кинопроектора КПТ-1 или СПК-26 среднего или
правого поста.
На левой
боковине укреплена колодка 4, в которую
включается висячая колодка гибкого шланга типа 5К-75 (длиной 1,7 м),
закрепляемого в патрубке фотоячейки кинопроектора КПТ-1 или СКП-26 левого поста.
На правой
боковине укреплен патрубок 7. В этот
патрубок вставляется втулка конца гибкого шланга типа 5К-75 (длиной 1,7 м) от второго
комплекта КУСУ-48.
Втулка конца
гибкого шланга 5К-75 стопорится с помощью винтов 3. Все гнезда обозначенные
цифрами «1» (земля), «2» (катод) и «3» (анод), колодок 4, S и 6 соединены
между собой.
Переходная
коробка типа 10К-3 устанавливается под своим усилителем 1У-46, над которым
крепится выпрямитель 1В-46.
Гибкие шланги
типов 5К-75, SK-74 и 5К-73
описаны в разделе VII.

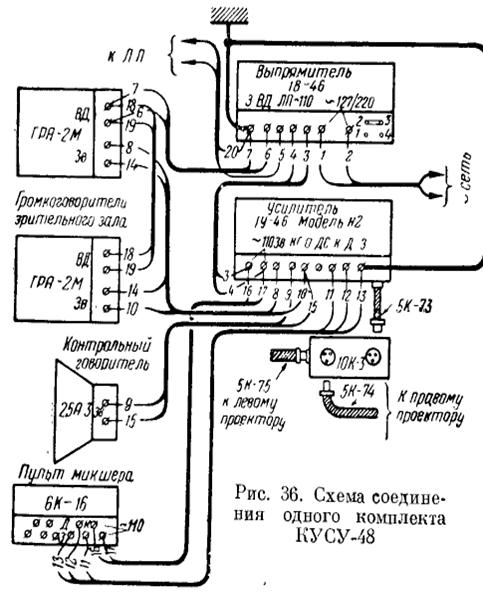

Схемы соединеиия
КУСУ-48. Один комплект КУСУ-48 соединяют по схеме рис. 36; два комплекта — по
схеме рис. 37.
Эксплуатация
КУСУ-48
1.
Включение
смонтированной и проверенной аппаратуры (два комдлекта КУСУ-48 — рабочий и
резервный) производится подобно комплекту КУСУ-46; отличие лишь в следующем: Колодки
гибких шлангов 5К-73, 5К-74 и 5К-75 вставляют в колодки переходной коробки 10
К-3 рабочего комплекта.
