рителей........................................................                                     2,5 а**

Напряжение на клеммах «3» и «+-ЛП»

питания лампы просвечивания ...............                                    2,5 в

Пульсации напряжения лампы

просвечивания............................................                                    до 2%

Ток в цепи лампы просвечивания.                                               2,5а

Общий выпрямленный ток нагрузки

выпрямителя .....................................                                              5,0 а

Уеилитель 1У-46

Напряжение питания, подводимое от

автотрансформатора выпрямителя 1В-46 к

клеммам «110 V».............................                                               110 в

Средняя мощность, потребляемая

усилителем ........................................                                             110—115 вт

Напряжение накала кенотрона 5ВХ1

(5Ц4-С) (Л-7)...................................                                                            4,8-5,0 в

Напряжение лакала оконечных ламп

6ПЗ (Л-5, Л

-в) п одной лампы 6Н7 (Л-4),

включенных последовательно...... ...........                                                18—19 в

Напряжение накала ламп 6Н7 (Л-3) и

6Ж7 (Л-2)......................................... ...........                                                6,3 в

Напряжение накала лампы 6Ж7(Л-1)                                          5,6 в

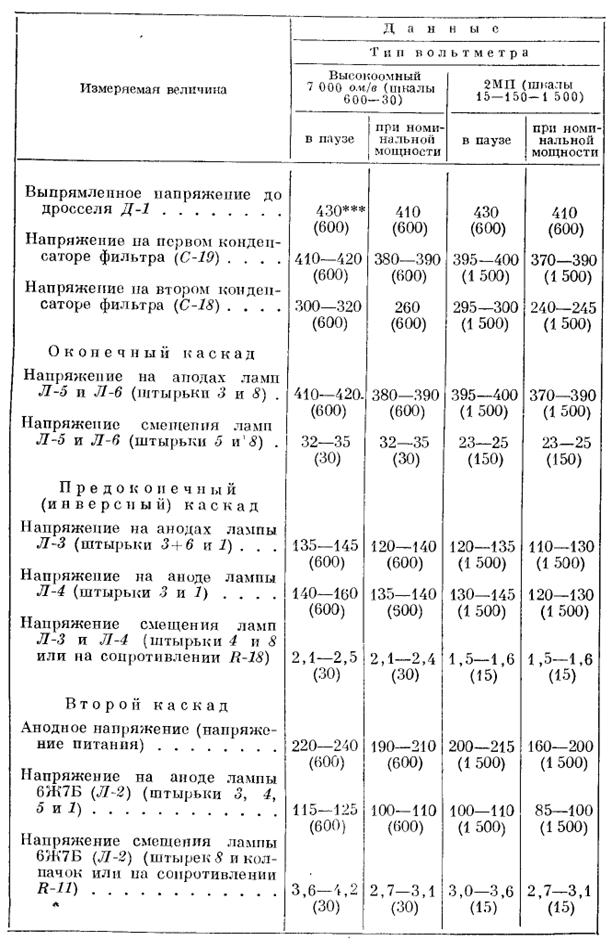

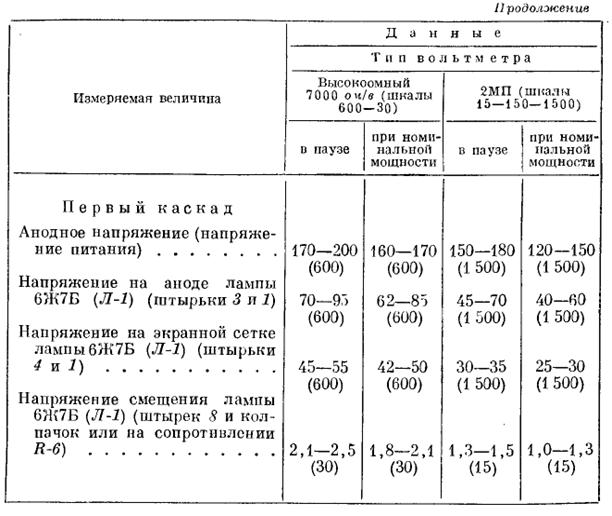

Режим каскадов и значения выпрямленного

напряжения:

Измерение производится электромагнитным прибором — электродинамическим или иным, допускающим измерение переменного напряжения и имеющим соответствующие шкалы (например, вольтметром типа ЭМ-140 или ТТ-1).

** Ток может быть измерен любым типом амперметра магнитоэлектрической системы (например, типа ИК-1, шкала на 10 а). Шкала выбирается такой, чтобы измеряемая величина была примерно в середине шкалы.
