Соотношение между наибольшим

и наименьшим напряжением....................                                     100

Изменение напряжения при переходе

с одной ступени на другую:

а)    в первых пяти ступенях.....................                         3 дб

б)    в последующих пяти ступенях ...                               2 дб

в)         в остальных десяти ступенях . . .                           1,5 дб

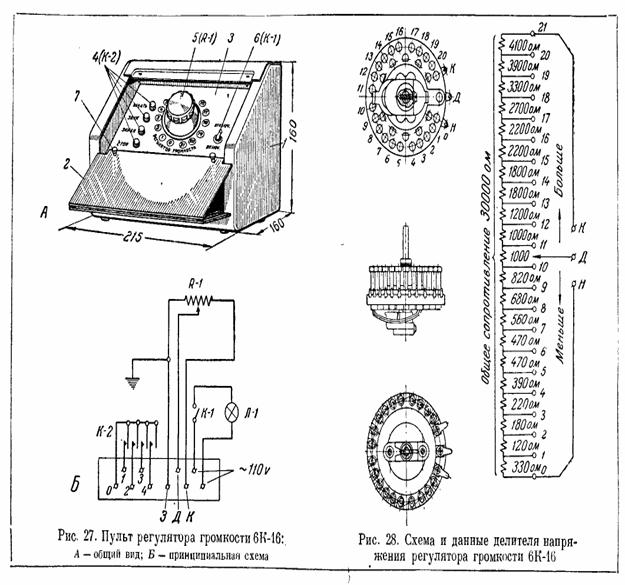

Схема делителя напряжения и его данные приведены на рис. 28.

Гибкие шланги типа фотоелементов, поставленные заводом с комплектом КУСУ-46 и служащие для подключе6ния фотоелементов к фходук усилителя 1У-46 , даны в разделе VII/

Громкоговорители зала ГРА-2м, входящие в комплект КУСУ-46, описаны в разделе VI. В комплекте КУСУ-46 их 2 шт.

Контрольный громкоговоритель 25А-3 также описан в разделе VI,

Карта режимов КУ СУ-46

Выпрямитель 1В-46

Напряжение электросети, подводимое к

клеммам «127/220 V».................................                                     85—135

                                                                                                          170-220 в

Мощность, потребляемая от сети

(включая питание усилителя,

возбуждение

громкоговорителей

и лампы просвечивания)..................                                              390 вт

Напряжение на клеммах «110 V» питания

усилителя 1У-46..............................                                                110 в*

Напряжение между анодами газотрона

ВГ4 (ВГ-176)...............................................                                    около 130 в

Напряжение возбуждения громкогово-

рителей на клеммах «3» и « + ВД»                                                          28 в

Пульсации напряжения возбуждения

громкоговорителей........................                                                            до 10%

Ток в цепи возбуждения громкогово-
