*** Цифры в
скобках указывают значения шкал, на которых произведены измерения (измерения на
иных шкалах будут отличны от цифр, приведенных в карте режима).
Варианты принципиальных схем
КУСУ-46
В процессе
эксплуатации обычно выявляются недостатки принципиальных схем или конструкций
отдельных элементов деталей или всего усилительног)
устройства. Это вызывает изменения всей схемы или отдельных ее узлов. В
результате один тип усилительного устройства имеет иногда несколько вариантов
принципиальных схем.
При ознакомлении
с усилительными устройствами различных типов мы дадим все их варианты схем и
укажем их отличительные особенности.
Усилительное
устройство КУСУ-46 выпускалось по схемам № 3 и 2.
Выше было

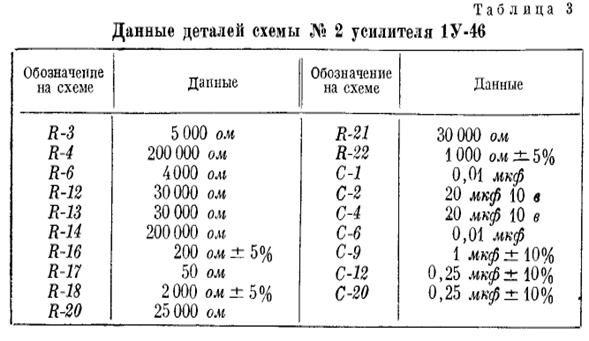

приведено описание схемы № 3. Основным отличием схемы № 2 от схемы № 3, которые
по начертанию одинаковы, являются величины некоторых деталей (табл. 3)
Схемы соединения
КУСУ-46

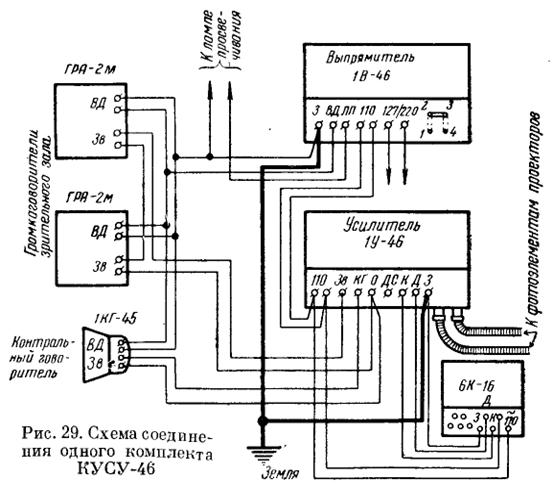

При применении
одного комплекта усилительного устройства КУСУ-46 соединение производят по
принципиальной схеме рис. 29.;
Ппри

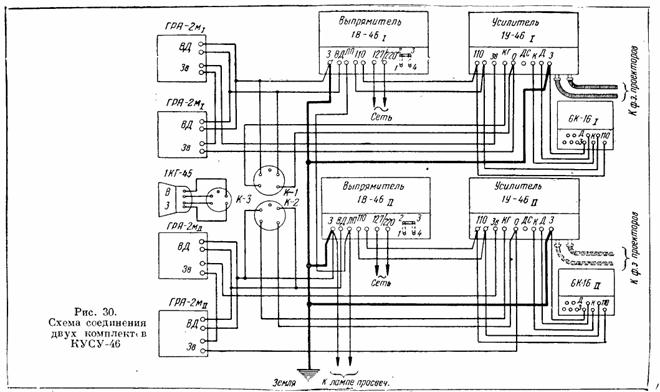

применении двух комплектов КУСУ-46 — по схеме рис. 30. Колодки К-1,
К-2
и К-3
типа
Кинап в комплект не входят и их следует установить на месте. Можно применить и
два контрольных громкоговорителя, включив их на каждый тракт самостоятельно. В
последнее время к каждому тракту КУСУ-46 дается свой контрольный
громкоговоритель типа 25А-3 (с постоянным магнитом). Звуковые концы его подсоединяются
к клеммам «О» и «КГ» каждого усилителя 1У-46.
Эксплуатация КУСУ-46
Включение
смонтированной и проверенной аппаратуры (два комплекта КУСУ-46 — рабочий и
резервный) производится следующим образом:
1.
Рукоятку
установочного регулятора громкости (см. рис. 18, А) рабочего
усилителя 1У-46 ставят примерно в среднее положение.
